Federverbindungen können zwischen den folgenden Typen von geometrischen Elementen verwendet werden.
-
Konzentrische zylindrische Flächen von Wandungen und Volumenkörpern
Ein Zylinder mit Oberflächen an den Enden und Volumenkörpern entlang der ganzen Länge
In den gemeinsamen Bereichen definierte Federn entstehen durch Projektion. Sie definieren die Steifigkeit der Feder und die Vorspannkräfte pro Flächeneinheit.
- Parallele kreisförmige Wandungskanten (Blechkörper)
Die Federn, die entlang der gemeinsamen Länge der Kreisbogen eingefügt werden, entstehen durch Projektion.
Die Blechkörper werden mit zweidimensionalen Schalenelementen vernetzt. Nach der Vernetzung wird aus der Fläche, die die Dicke des Blechs aufweist, eine Kante. Deshalb definieren Sie die Steifigkeit der Feder und die Vorspannkräfte pro Längeneinheit.

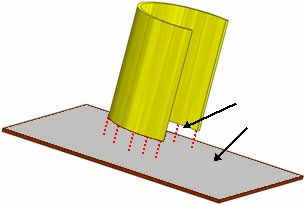

- Kreisförmige Wandungskante und eine Fläche, die übereinander liegen
Die Federn werden zwischen der kreisförmigen Kante und dem projizierten Kreisbogen auf der Volumenkörperfläche eingefügt. Sie definieren die Steifigkeit der Feder und die Vorspannkräfte pro Längeneinheit.
- Flache parallele Blechkanten, die übereinander liegen
Die Federn, die entlang der gemeinsamen Länge der Kanten eingefügt werden, entstehen durch Projektion. Sie definieren die Steifigkeit der Feder und die Vorspannkräfte pro Längeneinheit.
- Flache parallele Flächen
Die Federn, die im gemeinsamen Flächenbereich eingefügt werden, entstehen durch Projektion. Sie definieren die Steifigkeit der Feder und die Vorspannkräfte pro Flächeneinheit.
