Sie können Wärmelasten auf Balkenverbindungen und Balkenkörper anwenden. Nach der Durchführung einer thermischen Analyse an einem Modell mit Balken können Sie die Temperaturen in eine lineare statische, nicht lineare statische, Frequenz-, Knick- oder nicht lineare dynamische Studie importieren, um eine Spannungsanalyse durchzuführen.
In der Tabelle ist die Art der Wärmelasten aufgeführt, die Sie auf Balken- und Stabelemente anwenden können. Wenden Sie konzentrierte Wärmelasten auf Balken- und Stabverbindungen und verteilte Wärmelasten entlang der Länge der Balken- und Stabkörper an.
| |
Balken oder Stab |
| Wärmelasten |
Gelenk |
Körper |
| Temperature |
Ja |
Ja |
| Konvektion |
Nein |
Ja |
| Wärmestromdichte |
Nein |
Ja |
| Heizleistung |
Ja |
Ja |
| Nur Strahlung zu Umgebung |
Nein |
Ja |
Nur „Wärmestromdichte“ unterstützt eine ungleichmäßige Verteilung der thermischen Last.

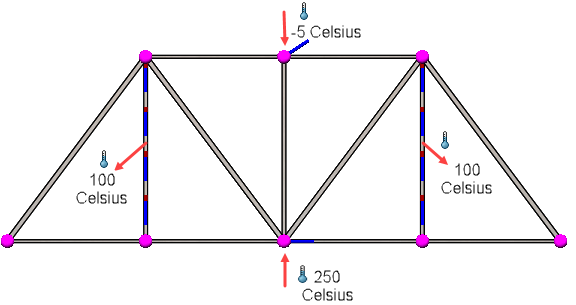

Um beispielsweise eine Temperatur auf einen Gelenk- oder Balkenkörper anzuwenden, klicken Sie im PropertyManager Temperatur auf Gelenke
oder Balken
. Wählen Sie im Grafikbereich die Gelenke oder Balkenkörper aus, um die Wärmebelastungen anzuwenden.

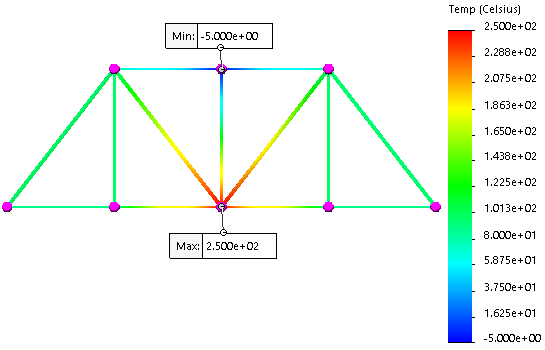

Nach der Durchführung einer thermischen Studie können Sie die Ergebnisse der Wärmedarstellung in Balkenmodellen anzeigen. Die Darstellung des Temperaturergebnisses eines Stabs wird angezeigt.
So führen Sie eine Spannungsanalyse anhand der Temperaturen aus einer thermischen Studie durch:
- Erstellen Sie eine statische Studie.
- Öffnen Sie das Dialogfeld Eigenschaften der statischen Studie.
- Wählen Sie auf der Registerkarte Strömungsauswirkungen/Thermische Auswirkungen die Option Temperaturen von Wärmestudie aus.
Die resultierende Verschiebungsdarstellung eines Stabmodells mit Wärmelasten, die in eine statische Studie importiert wurden, wird angezeigt.
