Beschränkungen bei Gehrung-Lasche

  • Sie können die Biegeparameter der Gehrung bearbeiten. Nach der schrittweisen Erkennung werden die Standardwerte aber wiederhergestellt.
  • Um ein importiertes Modell in ein Blechteil zu konvertieren, verwendet FeatureWorks das SOLIDWORKS API. Wenn das API fehlschlägt, erkennt FeatureWorks die Gehrung-Lasche nicht. Um festzustellen, ob das API funktioniert, öffnen Sie das importierte Teil in SOLIDWORKS und klicken Sie auf Einfügen > Blech > Biegungen . Wenn die Operation fehlschlägt, schlägt auch die Erkennung der Gehrung fehl.
  • Die Skizze der Gehrung-Lasche sollte nur eine Linie oder ein Bogenelement haben.
  • Wenn die Laschenflächen über interne Kurvenzüge verfügen, werden Gehrung-Laschen nicht erkannt.
  • Gehrung-Laschen auf mehreren Kanten, die nicht erkannt werden:
    • Mit dem Positionstyp Material innerhalb.
    • Mit dem Positionstyp Material außerhalb und Freischnitttyp Riss.
Gehrung-Laschen auf mehreren Kanten mit Offset und Freischnitt (Rechteck, Langloch, Riss) angewendet, werden nicht mit Offset erstellt. Die Laschenskizze wird zu Beginn der Laschenfläche mit einem Offset-Wert von Null erstellt. Skizze von Laschen-Startfläche
Gehrung-Laschen mit dem Positionstyp Material außerhalb oder Material innerhalb und mit nicht-planaren Seitenflächen werden nicht erkannt.

Die hervorgehobenen Seitenflächen sind nicht planar, daher wird die Gehrung-Lasche nicht erkannt.

Gehrung-Laschen werden nicht erkannt, wenn die ausgewählten Kanten durch Kreisbogen, die tangential auf sie stehen, getrennt sind.
Kreisförmige Kanten trennen die ausgewählten Kanten
Wenn die Gehrungs-/Biegeflächen aufgrund von Feature-Interaktion oder aus einem anderen Grund getrimmt werden, werden die Gehrung-Laschen nicht erkannt. Miter_TrimmedFaces.gif
Gehrung-Laschen auf mehreren Kanten werden aus folgenden Gründen nicht richtig erkannt:
  • Freischnitttyp Langloch
  • Das Langloch überschneidet sich mit der Biegung, die mit der Lasche verbunden ist.
Fälschlicherweise als zwei halbe Langlöcher erkannt
Redundante Flächen/Kanten werden verschmolzen, wenn Sie FeatureWorks ausführen. Wenn bei Gehrung-Laschen auf mehreren Kanten die Seitenflächen geteilt sind, werden diese kombiniert, um eine Einzelfläche zu bilden. Miter_RedundantFaces.gif
Gehrung-Laschen mit einer nicht-planaren Start-Seitenfläche und einer planaren End-Seitenfläche werden nicht erkannt.

Wenn Sie in diesem Beispiel die Laschen-Flächen im Uhrzeigersinn auswählen, ist die Erkennung erfolgreich. Bei einer Auswahl gegen den Uhrzeigersinn schlägt die Erkennung fehl.

Planare Fläche Nicht-planare Fläche

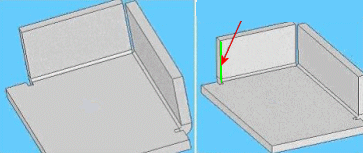

Bei Gehrung-Laschen, die auf getrennten Kanten erstellt wurden, werden nach einer schrittweisen Erkennung die zwei getrennten Kanten zu einer einzigen Kante verschmolzen. Die Geometrie ändert sich.
Vorher

Nachher
