Spleiße hinzufügen

In diesem Thema wird das Hinzufügen von Spleißen nach dem Trennen einer Leitung beschrieben.

  1. Öffnen Sie eine Leitungsführungs-Baugruppe im Modus Leitung bearbeiten.
  2. Klicken Sie mit der rechten Maustaste auf das Skizzenelement an der Position, an der sich der Spleiß in der Leitung befinden soll, und klicken Sie auf Extras > Leitungsführung > Elektrik > Leitung trennen .
    Ein Trennpunkt wird an der Stelle eingefügt, an der die Skizzenelemente voneinander getrennt werden.
  3. Wählen Sie den Trennpunkt aus und klicken Sie auf Extras > Leitungsführung > Elektrik > Spleiß hinzufügen.
  4. Ziehen Sie eine Spleißkomponente von der Konstruktionsbibliothek auf den Trennpunkt.
    Der Spleiß unterstützt verschiedene Drahtgrößen. Wählen Sie die Konfiguration der Spleißkomponente aus, die basierend auf der Drahtgröße verwendet werden soll.
  5. Geben Sie im PropertyManager Spleiß hinzufügen einen Namen für den Spleiß ein und wählen Sie ggf. die Optionen zum Hinzufügen einer Verbindungselement-Tabelle und einer Stückliste aus.
  6. Klicken Sie auf .

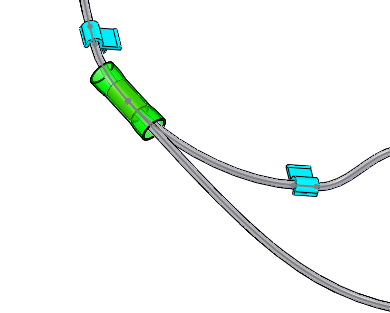

    Der Spleiß wird zum FeatureManager hinzugefügt.
    Mit dem Befehl Zu Leitung hinzufügen können Sie Spleißkomponenten zu Leitungen hinzufügen. Sie können Spleiße im Grafikbereich hinzufügen und vorhandene Leitungen damit verknüpfen.
