Komponentenlinien

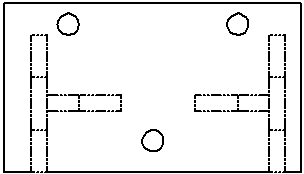

Im Dialogfeld „Komponentenlinien“ können Sie die Liniendarstellung bei Kanten auf den einzelnen Komponenten in einer Baugruppenzeichnung festlegen. Durch Ändern der Standardlinienart können Sie einzelne Komponenten in der Zeichenansicht unterscheiden.



Ändern der Linienart von Komponentenkanten:

  1. Klicken Sie mit der rechten Maustaste auf eine Komponente in einer Zeichenansicht (oder drücken Sie Strg, und wählen Sie mehrere Komponenten aus), und wählen Sie Komponentenlinien aus.

    Das Dialogfeld Komponentenlinien wird eingeblendet.

  2. Wählen Sie Eigenschaften unter den folgenden Eigenschaften für die Komponentenanzeige aus, und klicken Sie auf OK.
Dokumentstandard Ist diese Option ausgewählt, werden die anderen Optionen im Dialogfeld ignoriert.
Linienart Wählen Sie in der Liste eine Art (Durchgehend, Gestrichelt usw.) aus.
Linienstärke Wählen Sie in der Liste eine Stärke aus, oder klicken Sie auf Benutzerdefinierte Größe, und geben Sie einen Wert für die benutzerdefinierte Dicke ein.
Klicken Sie auf Alles zurücksetzen, um die Linienart und die Linienstärke auf die Standardeinstellungen zurückzusetzen, die Sie unter „Dokumenteigenschaften“ - „Linien“ festgelegt haben.
Anwenden auf Wählen Sie diese Option, um die Änderungen auf die Zeichenansicht „Von Auswahl“ oder „Alle Ansichten“ anzuwenden.
Layer Wenn sich die Komponente auf einem Layer befindet, wird im Feld der Layer-Name angezeigt. Sie können den Layer für die Komponenten ändern, indem Sie einen benannten Layer aus der Liste auswählen. Wenn Sie einen Layer auswählen, verwendet die Komponente die Layer-Einstellungen, einschließlich der Farbe.
Die Auswahl der Linienart und der Linienstärke im Dialogfeld Komponentenlinien hat Vorrang vor der Auswahl in den Layer-Eigenschaften.
