Grundlegend
|
Fügt einen Rahmen um den Bemaßungstext hinzu. Bei geometrischer Bemaßung und Toleranzerstellung weist Grundlegend auf den theoretisch exakten Wert der Bemaßung hin.
|
|
Zweiseitig
|
Zeigt die Nennbemaßung an, gefolgt von separaten höheren und niedrigeren Toleranzen. Definieren Sie in  und  Werte für die Mengen über und unter dem Nominalwert.
|
|
Limit
|
Zeigt den oberen und unteren Grenzwert für die Bemaßung an. Definieren Sie in und Werte für die Mengen über und unter dem Nominalwert. Die Toleranzwerte werden zum Nennwert addiert und vom Nennwert subtrahiert.
|
|
Symmetrisch
|
Zeigt die Nennbemaßung an, gefolgt von der Toleranz. Definieren Sie in denselben Wert für die Mengen über und unter dem Nennwert.
|
|
MIN
|
Zeigt den Nennwert an mit dem Suffix MIN.
|
|
MAX
|
Zeigt den Nennwert an mit dem Suffix MAX.
|
|
Passtoleranzen Toleranzen |
Definiert die Toleranz nach Klassifizierung und alphanumerischen Werten. In diesem Beispiel:
-
Toleranztyp
 = Passung
-
Klassifizierung
 = Abstand
-
Bohrungspassung
 = H8
|
| |

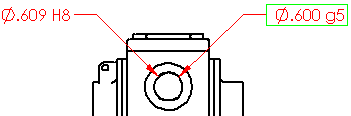

Legt die Toleranz der Welle mit dem Wert g5 des Wellenpassung fest.
|
| |

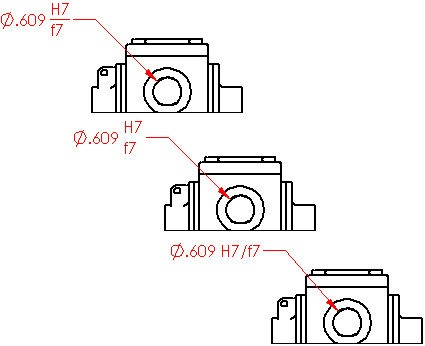

Fasst die Passtoleranzen zu einer einzigen Bemaßung zusammen mit:-
Geschichtet mit Linienanzeige
-
Geschichtet ohne Linienanzeige
-
Lineare Anzeige
|
| |
Verwendet Passung mit Toleranz, um den Toleranzwert anzuzeigen. Wenn Sie Bohrungspassung
und Wellenpassung
 verwenden, werden die Toleranzwerte automatisch definiert.
|
| |

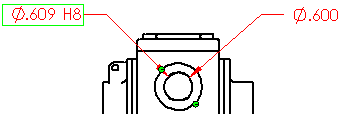

Verwendet die Passung-Werte, ohne sie anzuzeigen, indem Toleranztyp
auf Passung (nur Toleranz) gesetzt wird.
|
