Automatischer Rand

Mithilfe des Werkzeugs Automatischer Rand können Sie alle Aspekte des Rands eines Blattformats steuern, einschließlich Bereichslayout und Randgröße.

Mithilfe des Werkzeugs Automatischer Rand werden Ränder und Bereiche automatisch aktualisiert, um an Änderungen auf der Registerkarte Bereichsparameter des Dialogfelds Blatteigenschaften angepasst zu werden, ohne das Blattformat manuell bearbeiten zu müssen. Sie können auch Randmaskenbereiche einschließen, in denen Formatierungselemente wie Etiketten und Trennleisten nicht angezeigt werden. Dies ist vor allem dann hilfreich, wenn Sie einen Bereich auf einem Blatt für Hinweise maskieren möchten.

So verwenden Sie das Werkzeug Automatischer Rand:

  1. Klicken Sie in einer Zeichnung auf Blattformat bearbeiten (Symbolleiste Blattformat).
  2. Klicken Sie auf Automatischer Rand (Symbolleiste Blattformat).
  3. Legen Sie folgende Optionen fest:
    • Wählen Sie auf der ersten Seite des PropertyManagers Automatischer Rand die Elemente aus, die Sie aus dem Blattformat löschen möchten. Sie können z. B. vorhandene Formatelemente löschen, bevor Sie einen neuen intelligenten Rand erstellen.
      Bei Verwendung des Werkzeugs Automatischer Rand werden die Rahmen und Trennleisten automatisch ausgerichtet und mit vorhandenen Bereichen aktualisiert.
    • Definieren Sie auf der zweiten Seite die Ränder, Rahmen und Bereiche.

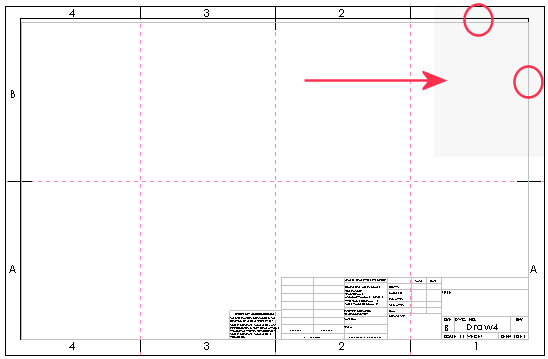

    • Definieren Sie auf der dritten Seite die Randmaskenbereiche für Zonenetiketten und Trennleisten, die eine geeignete Position für Hinweise bieten. In diesem Beispiel beinhalten Randmaskenbereiche die rechten oberen Zonenetiketten.

  4. Klicken Sie auf .

Zonenlayout erstellen

In diesem Beispiel wird das Blattformat „B (ANSI)-Querformat“ verwendet. Entfernen Sie zunächst die vorhandenen Zonenetiketten und Trennleisten. Fügen Sie dann neue Zoneninformationen hinzu, um vier Zeilen und sechs Spalten zu erstellen.

Zum Ein- oder Ausblenden von Zonenlinien in der Zeichnung klicken Sie auf Ansicht > Benutzeroberfläche > Zonenlinien.

So erstellen Sie ein Zonenlayout:

  1. Erstellen Sie eine neue Zeichnung und wählen Sie B (ANSI)-Querformat als Blattformat/-größe aus.
  2. Klicken Sie auf Blattformat bearbeiten (Symbolleiste Blattformat).
  3. Klicken Sie auf Automatischer Rand (Symbolleiste Blattformat).
  4. Um die vorhandenen Zonenetiketten und Trennleisten zu entfernen, wählen Sie auf der ersten Seite im PropertyManager die Zonenbuchstaben und Trennleisten auf dem zu löschenden Blatt aus. Beim Auswählen von Buchstaben und Trennleisten werden die Hinweise und Zeilen unter Liste löschen angezeigt.
    Diese Elemente werden erst dann auf dem Blatt gelöscht, wenn Sie auf klicken.
  5. Klicken Sie auf .
  6. Wählen Sie unter Bereichsgröße die Option Gleichmäßige Größe aus und legen Sie Zeilen auf 4 und Spalten auf 6 fest.
  7. Unter Bereichsformatierung:
    1. Wählen Sie Trennleisten anzeigen aus.
    2. Stellen Sie Länge der Trennleiste auf 0,25 ein.
    3. Stellen Sie Länge der äußeren Mittelpunkt-Trennleiste auf 0,25 ein.
    4. Stellen Sie Länge der inneren Mittelpunkt-Trennleiste auf 0,25 ein.
    5. Wählen Sie unter Zonenetiketten Spalten anzeigen und Zeilen anzeigen aus.
  8. Klicken Sie auf .
  9. Klicken Sie unter Randmaske auf Plus .
  10. Im Grafikbereich können Sie die Größe der Maske ändern und sie über Trennleisten ziehen, um sie auszublenden.
  11. Klicken Sie auf .
  12. Klicken Sie auf Bearbeiten > Blatt oder klicken Sie mit der rechten Maustaste in einen beliebigen leeren Bereich auf dem Zeichenblatt oder auf das Blattsymbol im FeatureManager und wählen Sie Blatt bearbeiten aus.
Nachdem Sie Ränder und Trennleisten mit dem Werkzeug Automatischer Rand erstellt haben, werden alle Änderungen, die Sie mit dem Werkzeug oder Blatteigenschaften > Bereichsparameter an den Bereichen vornehmen, automatisch aktualisiert.
