Sie können Zeichenansichten für das Modell und relativ zum Modell sowie vordefinierte Zeichenansichten als Spiegelansichten anzeigen, ohne die Spiegelungskomponenten zu erstellen. Projizierte und andere abgeleitete Ansichten verwenden den Spiegelstatus ihrer übergeordneten Ansicht.
|

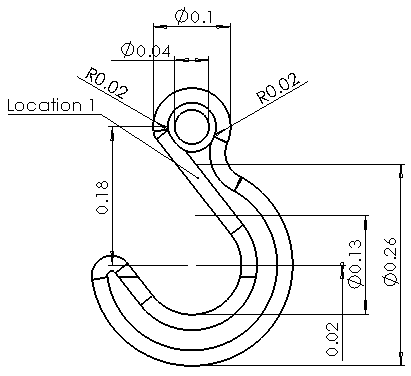

| Ursprüngliche Ansicht |
|

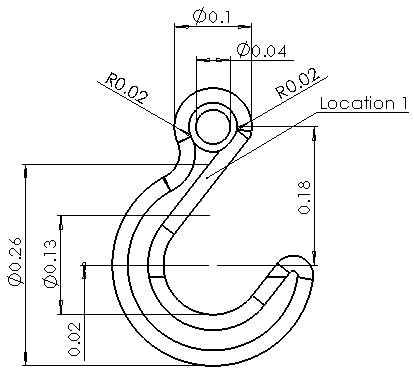

| Ansicht spiegeln |
So spiegeln Sie Zeichenansichten:
- Wählen Sie in einer Zeichnung die Zeichenansicht „Modell“, „Relativ zu Modell“ oder „Vordefiniert“ aus.
- Wählen Sie im PropertyManager unter Ausrichtung die Option Ansicht spiegeln aus.
- Wählen Sie unter Ansicht spiegeln den Eintrag Horizontal oder Vertikal aus.
- Klicken Sie auf
.
