Bezüge in „Schema automatisch bemaßen“ verwenden

Mit dem DimXpert Werkzeug Schema automatisch bemaßen können Sie vorhandene Bezugselemente für die Referenzfeatures auswählen.

So verwenden Sie Bezugselemente in Schema automatisch bemaßen:

1. Klicken Sie auf Schema automatisch bemaßen  (MBD Dimension Symbolleiste) oder wählen Sie Extras > MBD Dimension > Schema automatisch bemaßen aus.
2. Wählen Sie im PropertyManager unter Bezugsauswahl das primäre Bezugselementsymbol. Wählen Sie optional das sekundäre und tertiäre Bezugselementsymbol, die beim Generieren von geometrischen Toleranzen verwendet werden sollen.

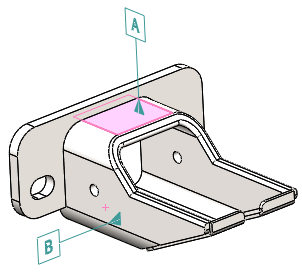

   Sie können vorhandene Bezugselemente auswählen.
3. Festlegen von Optionen.
4. Klicken Sie auf .
