PropertyManager „Aufsatz/Basis ausgetragen“

Legen Sie die PropertyManager-Optionen auf Grundlage der Aufsatz/Basis ausgetragen-Komponente fest.

So öffnen Sie diesen PropertyManager:

  1. Öffnen Sie ein Teil, das über eine geschlossene Profilskizze und eine Skizzenbahn verfügt, oder ein Teil mit einer Skizzenlinie, Kante oder Kurve auf dem Modell, das Sie als Bahn angeben können.
  2. Klicken Sie auf Aufsatz/Basis ausgetragen (Features-Symbolleiste).

Skizzenprofil

Erstellt eine Austragung durch Verschieben eines 2D-Profils entlang einer 2D- oder 3D-Skizzenbahn.

Profil Legt das Profil (Querschnitt) fest, das zur Erstellung der Austragung verwendet wird. Wählen Sie das Profil im FeatureManager oder im Grafikbereich aus. Sie können Flächen, Kanten und Kurven direkt aus Modellen als Austragungsprofile auswählen. Das Profil muss bei einem Basis- oder Aufsatz-Austragungs-Feature geschlossen sein.
Pfad Legt die Bahn fest, entlang der das Profil ausgetragen wird. Wählen Sie die Bahn im FeatureManager oder im Grafikbereich aus. Die Bahn kann offen oder geschlossen sein, und sich aus einer Reihe von skizzierten Kurven, die in einer Skizze enthalten sind, einer Kurve oder einer Reihe von Modellkanten zusammensetzen. Der Anfangspunkt der Bahn muss auf der Ebene des Profils liegen.

Die folgenden Steuerungen sind verfügbar, wenn die Bahn sich über ein Profil erstreckt.

Richtung 1 Erstellt eine Austragung für eine Seite der Bahn.
In zwei Richtungen Erstellt ausgehend vom Skizzenprofil eine Austragung in beide Richtungen der Bahn.
Sie können keine Leitkurven verwenden oder Beginn und Ende der Tangentenstetigkeit für eine bidirektionale Austragung festlegen.
Richtung 2 Erstellt eine Austragung für die andere Richtung der Bahn.
Sie können den Drehungswert der Bahn unabhängig für jede Austragungsrichtung steuern und ihn über die gesamte Länge anwenden.

Kreisförmiges Profil

Erstellt einen Volumenkörper oder einen Hohlschlauch entlang einer Skizzenlinie, Kante oder Kurve direkt auf einem Modell.

Profil Legt das Profil (Querschnitt) fest, das zur Erstellung der Austragung verwendet wird. Wählen Sie das Profil im FeatureManager oder im Grafikbereich aus. Das Profil muss bei einem Basis- oder Aufsatz-Austragungs-Feature geschlossen sein.
  Durchmesser Gibt den Durchmesser des Profils an.

Weder das Profil noch die Bahn oder der entstehende Volumenkörper dürfen sich selbst schneiden.

Leitkurven

Nicht anwendbar für bidirektionale Austragungen.

Leitkurven Führt das Profil, während es entlang der Bahn ausgetragen wird. Wählen Sie Leitkurven im Grafikbereich aus.
Die Leitkurve muss mit dem Profil oder mit einem Punkt in der Profilskizze deckungsgleich sein.
Nach oben und Nach unten Passt die Reihenfolge der Leitkurven an. Wählen Sie eine Leitkurve aus und passen Sie die Profilreihenfolge an.
  Glatte Flächen verschmelzen Deaktivieren Sie diese Option, um die Leistung von Austragungen mit Leitkurven zu verbessern und die Austragung an allen Punkten, wo die Leitkurve oder die Bahn keine durchgehende Krümmung hat, zu segmentieren. Deshalb stimmen die Linien und Bogen in den Leitkurven genauer überein.

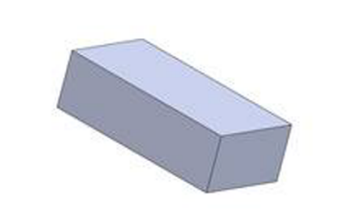

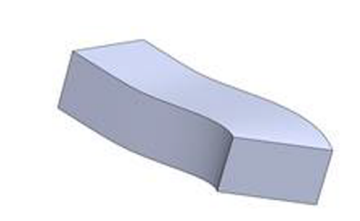

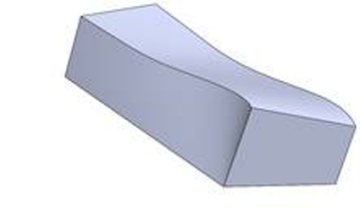

Glatte Flächen verschmelzen aktiviert

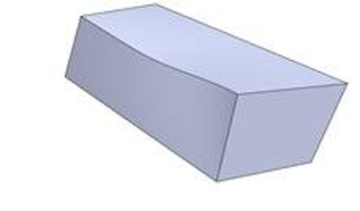

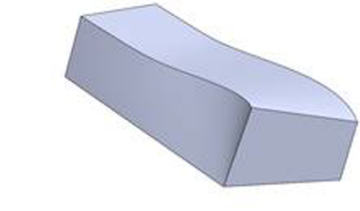

Glatte Flächen verschmelzen deaktiviert
Wenn Sie Glatte Flächen verschmelzen deaktivieren, ist nicht auszuschließen, dass bei einigen später erstellten Features wegen der geänderten Geometrie Fehler auftreten.

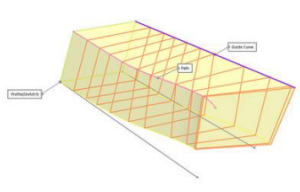

Profile anzeigen Zeigt die Profile der Austragung an. Wählen Sie die Pfeile aus, um das Profil nach Profilanzahl anzuzeigen und zu korrigieren.


Optionen

  Profilausrichtung Steuert die Ausrichtung des Profils, während es entlang der Bahn ausgetragen wird.


Bahn folgen

Das Profil bleibt stets im selben Winkel zur Bahn.

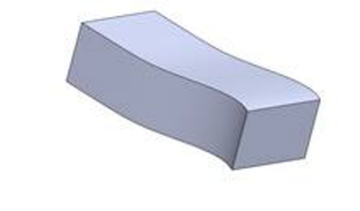

Beispiel für Bahn folgen
Wenn Sie Bahn folgen auswählen, werden mit den ausgewählten Optionen die Profile stabilisiert, wenn minimale Krümmungsschwankungen entlang der Bahn dazu führen, dass die Profile nicht einwandfrei ausgerichtet werden.

Normale konstant halten

Abschnitt bleibt stets parallel zum Anfangsabschnitt unabhängig vom tangentialen Vektor der Bahn.

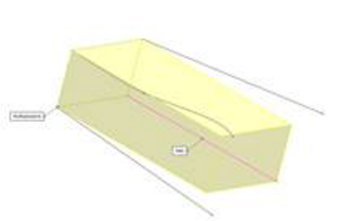

Beispiel für Normale konstant halten
Wenn es mehrere Profile gibt, bleiben Abschnitte stets parallel zum Anfangsabschnitt.

  Profildrehung Wendet eine Drehung entlang der Bahn an. Wählen Sie eine der folgenden Optionen aus:

Keine

(Nur für 2D-Bahnen). Richtet die Profile normal zur Bahn aus. Es wird keine Korrektur angewandt.

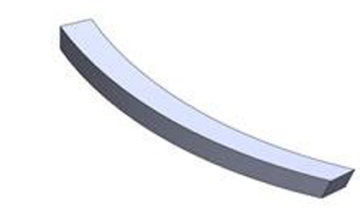

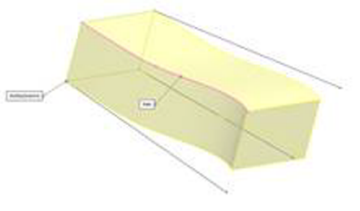

Beispiel für Bahn folgen und Keine (Drehung)

Minimale Verdrehung

(Nur für 3D-Bahnen). Wendet eine Korrektur zur Minimierung des Verdrehens des Profils entlang der Bahn an.

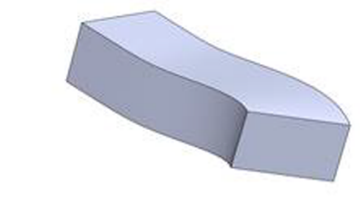

Beispiel für Bahn folgen und Minimale Verdrehung

Bahn und erster Leitkurve folgen

Wenn Sie Bahn und erster Leitkurve folgen auswählen, wird die Verdrehung der Zwischenprofile durch den Vektor von der Bahn zur ersten Leitkurve bestimmt. Der Winkel zwischen der horizontaler Ebene und dem Vektor bleibt in den Skizzierebenen aller Zwischenprofile konstant. Verfügbar, wenn eine oder mehrere Leitkurven ausgewählt sind.

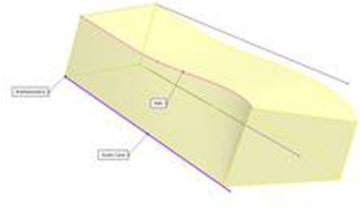

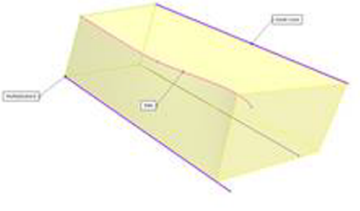

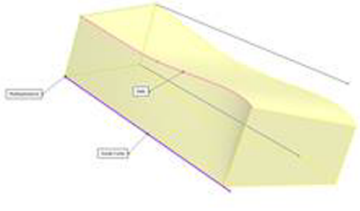

Beispiel für Bahn folgen und Minimale Verdrehung (eine Leitkurve ausgewählt)

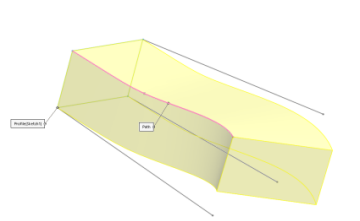

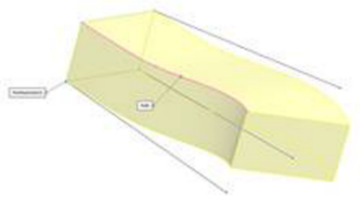

Beispiel für Bahn folgen und 1. Leitkurve folgen (eine Leitkurve ausgewählt)

Erster und zweiter Leitkurve folgen

Wenn Sie Erster und zweiter Leitkurve folgen auswählen, wird die Verdrehung der Zwischenprofile durch den Vektor von der ersten zur zweiten Leitkurve bestimmt. Der Winkel zwischen der horizontaler Ebene und dem Vektor bleibt in den Skizzierebenen aller Zwischenprofile konstant.

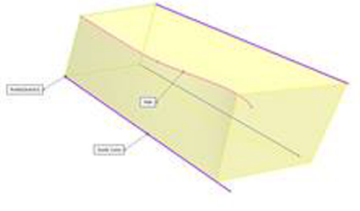

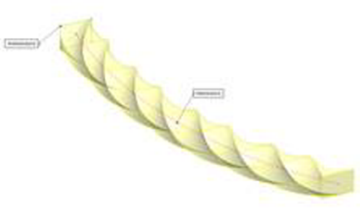

Beispiel für Bahn folgen und Minimale Verdrehung (zwei Leitkurven ausgewählt)

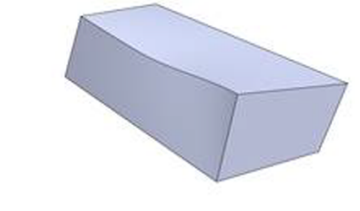

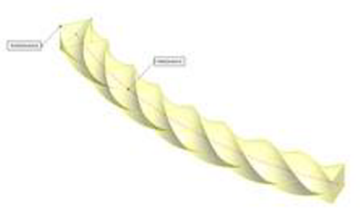

Beispiel für Bahn folgen und 1. Leitkurve folgen (zwei Leitkurven ausgewählt)
Beispiel für Bahn folgen und 1. Leitkurve folgen und Zweite Kurven (zwei Leitkurven ausgewählt)

Winkel der Verdrehung angeben

Definieren Sie die Verdrehung des Profils entlang der Bahn. Wählen Sie Grad, Bogenmaß oder Umdrehungen aus.

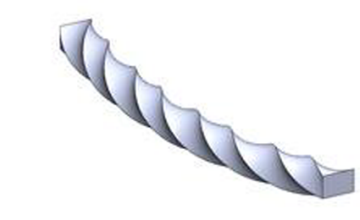

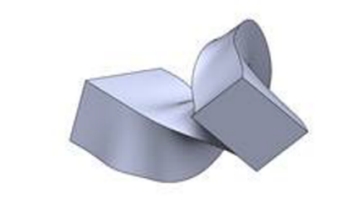

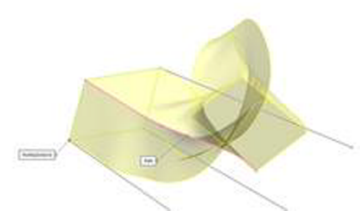

Beispiel für Bahn folgen mit einem Wert für Verdrehung von 2,00 Umdrehungen
Bei geschlossenen Bahnen müssen Verdrehungswerte ein Vielfaches einer vollständigen Umdrehung sein, z. B. 360 Grad oder 6,2831 Bogenmaße.
Beispiel für Normale konstant halten mit einem Verdrehungswert von 2,00 Umdrehungen

Richtungsvektor angeben

Wählen Sie eine Ebene, planare Fläche, Linie, Kante, einen Zylinder, eine Achse, ein Paar Eckpunkte auf einem Feature etc. aus, um den Richtungsvektor festzulegen. Nicht verfügbar für Normale konstant halten.

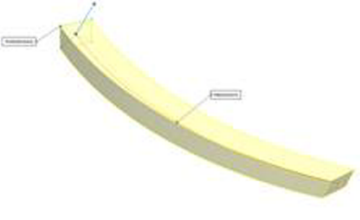

Beispiel für Bahn folgen mit Richtungsvektor angeben (kurze blaue Linie in Vorschau)

Tangential zu den angrenzenden Flächen

Verfügbar, wenn eine Austragung an bestehende Geometrie angefügt wird. Macht die angrenzenden Flächen am Profil tangential.

Natürlich

(Nur für 3D-Bahnen). Während der Austragung des Profils entlang der Bahn wird es gedreht, um im Verhältnis zur Krümmung der Bahn den gleichen Winkel aufrechtzuerhalten. Kann zu unerwarteten Ergebnissen führen.

Beispiel für Bahn folgen und Natural (Natürlich) (Drehung)

  Tangentiale Flächen verschmelzen Wenn das Austragungsprofil über tangentiale Segmente verfügt, führt diese Option dazu, dass die entsprechenden Oberflächen in der resultierenden Austragung tangential sind. Flächen, die als Ebene, Zylinder oder Kegel dargestellt werden können, werden beibehalten. Andere angrenzende Flächen werden verschmolzen, und die Profile werden angenähert. Skizzenbögen können in Splines umgewandelt werden. Hat keinen Effekt, wenn Leitkurven verwendet werden.
  Vorschau anzeigen Zeigt eine schattierte Vorschau der Austragung an. Deaktivieren Sie diese Option, um nur das Profil und die Bahn anzuzeigen.

Beginn und Ende der Tangentialität

Typ Tangentialität Beginn

Keine

Es wird keine Tangentialität angewandt.

Bahn tangential

Erstellen Sie die Austragung am Beginn senkrecht zur Bahn.
Typ Tangentialität Ende

Keine

Es wird keine Tangentialität angewandt.

Bahn tangential

Erstellen Sie die Austragung am Ende senkrecht zur Bahn.

Krümmungsanzeige

Vorschaunetz Wendet ein Vorschaunetz auf die ausgewählten Flächen zur besseren Darstellung der Oberflächen an.
Netzdichte Verfügbar, wenn Sie Netzvorschau auswählen.

Passt die Anzahl der Linien des Netzes an.
Zebrastreifen Zeigt Zebrastreifen an, damit Sie oberflächliche Falten und Defekte besser sehen können.
Krümmungskämme Aktiviert die Anzeige von Krümmungskämmen.

Wählen Sie mindestens eine der folgenden Optionen aus:

Richtung 1

Aktiviert bzw. deaktiviert die Anzeige von Krümmungskämmen entlang Richtung 1.

Richtung 2

Aktiviert bzw. deaktiviert die Anzeige von Krümmungskämmen entlang Richtung 2.

Wählen Sie zum Ändern der Kammfarbe für beide Richtungen Farbe bearbeiten.

Skalierung

Passt die Größe der Krümmungskämme an.

Dichte

Passt die Anzahl der Linien der Anzeige der Krümmungskämme an.
