Komponenten mit automatischem Abstand

Wenn Sie mehrere Komponenten in einem Schritt auflösen, können Sie diese entlang einer Achse in gleichen Abständen anordnen.

1. Wählen Sie zwei oder mehr Komponenten aus.

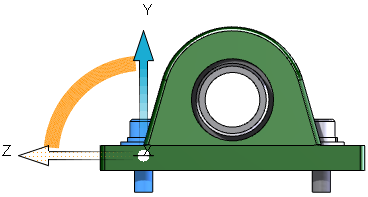

2. Ziehen Sie einen Triadenziehpunkt, um die Komponenten aufzulösen.



   Die ausgewählten Bauteile verschieben sich unter Beibehaltung eines gleichen Abstands, wenn Sie sie ziehen. Parallele Bauteile bleiben parallel.
3. Wählen Sie im PropertyManager unter Optionen eine Begrenzungsrahmenoption aus:

   Rahmenzentrum Anordnen beim der automatischen Abstandsfestlegung erfolgt von der Mitte des Begrenzungsrahmens aus.	Rahmenrückseite Anordnen bei der automatischen Abstandsfestlegung erfolgt von der Rückseite des Begrenzungsrahmens aus.	Rahmenvorderseite Anordnen beim der automatischen Abstandsfestlegung erfolgt von der Vorderseite des Begrenzungsrahmens aus.

4. Optional: Bearbeiten Sie die Explosionsstufe auf die folgenden Arten:
   • Verwenden Sie die Ziehpunkte , um die Bauteile zu verschieben und ihre Reihenfolge in der Kette zu ändern.
   • Ziehen Sie ein Bauteil zu einem anderen verknüpften Bauteil, um die Verknüpfung beizubehalten.
   • Ändern des automatischen Abstands. Verschieben Sie im PropertyManager unter Optionen den Schieberegler Abstand.
   • Ziehen Sie die Bauteile über den ursprünglichen Maus-Ziehpunkt hinaus, um die Explosionsansicht aufzuheben und die Bauteile dann in die andere Richtung aufzulösen.
