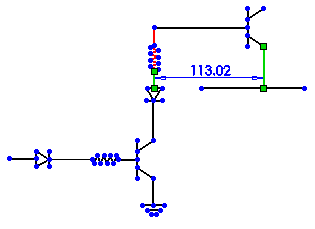

Sie können eine horizontale Bemaßung zwischen Elementen festlegen. Die horizontale Richtung wird durch die Ausrichtung der aktuellen Skizze bestimmt.
Festlegen einer horizontalen Bemaßung:
- Klicken Sie in einer geöffneten Skizze auf Horizontale Bemaßung
(Bemaßungen/Beziehungen-Symbolleiste), oder wählen Sie aus.
Der Cursor ändert sich in
.
- Wählen Sie die beiden zu bemaßenden Elemente aus.
Sie können eine frühere Auswahl rückgängig machen, indem Sie die
Esc-Taste drücken. Beim Bemaßen mehrerer Elemente mit dem Werkzeug
Horizontale Bemaßung
können Sie die letzte Auswahl aufheben, indem Sie auf die
Esc-Taste drücken. Dies ist hilfreich, wenn Sie versehentlich ein Element auswählen, das Sie nicht bemaßen wollten.
- Legen Sie den Wert im Feld Modifizieren fest, und klicken Sie auf
.
- Klicken Sie, um die Bemaßung zu platzieren.
