Erstellung von Fläche-verschieben-Features (Drehung)

  1. Öffnen Sie ein Modell und wählen Sie die zu drehende Fläche.


  2. Wählen Sie Fläche verschieben (CommandManager-Registerkarte Direktbearbeitung) aus.
  3. Klicken Sie auf Vorne (Standardansichten-Symbolleiste).

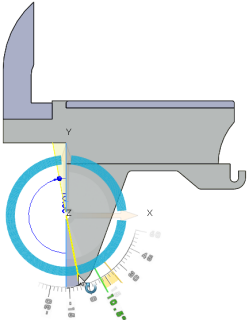

  4. Ziehen Sie den blauen Triadenring, um die Fläche zu drehen.


    Im PropertyManager ist Drehen unter Fläche verschieben ausgewählt. Ein Winkelmesser wird eingeblendet, damit Sie die Fläche leichter um einen diskreten Winkel drehen können. Eine Vorschau der gedrehten Fläche wird eingeblendet.
  5. Klicken Sie auf .


    Video: Erstellung von Fläche-verschieben-Features (Drehung)
