Bemaßung auf Spline-Griffe

Mit der Option Intelligente Bemaßung (Bemaßungen/Beziehungen-Symbolleiste) führen Sie eine Bemaßung auf Spline-Ziehpunkte durch.

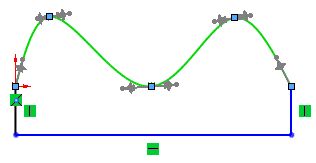

Beispiel für Spline-Griffe:

Bemaßungen können für folgende Elemente hinzugefügt werden:

• Tangentiale Gewichtung 1 und Tangentiale Gewichtung 2
• Tangentiale Radialrichtung

Die Bemaßung auf Spline-Griffe hat folgende Vorteile:

• Sie können beide Werte im Grafikbereich statt im PropertyManager festlegen.
• Sie können die tangentiale Gewichtung und Richtung in Tabellen steuern.

Bemaßen auf Spline-Griffe:

1. Wählen Sie im Modus Skizze bearbeiten im PropertyManager Spline unter Parameter die Option Tangentielle Steuerung aus.

2. Klicken Sie auf der Bemaßungen/Beziehungen-Symbolleiste auf Intelligente Bemaßung, oder wählen Sie Extras > Bemaßungen > Intelligent aus.
3. Wählen Sie den Spline aus, um die Griffe anzuzeigen.

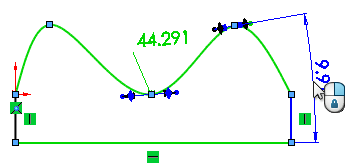

   Für Tangentiale Gewichtung 1 – Tangentiale Gewichtung 2
   Wählen Sie einen der Griffe an einem der Enden aus, und klicken Sie, um die Bemaßung zu platzieren. Legen Sie die Bemaßung im Dialogfeld Modifizieren fest.

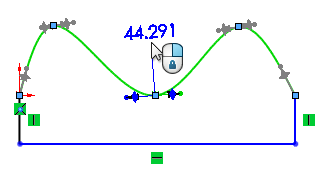

   Für Tangentiale Radialrichtung
   Wählen Sie einen der Griffe an einem der Enden aus, die horizontale Linie, und klicken Sie, um die Bemaßung zu platzieren. Legen Sie die Bemaßung im Dialogfeld Modifizieren fest.
