Erstellen sekundärer Strukturbauteile aus Referenzebenen

So erstellen Sie sekundäre Strukturbauteile aus Referenzebenen:

  1. Klicken Sie auf der Registerkarte Struktursystem auf Sekundäres Strukturbauteil .
  2. Klicken Sie oben im PropertyManager auf Pin .
  3. Klicken Sie auf Unterstützungsebene Strukturbauteil für Typ des Sekundärteils.

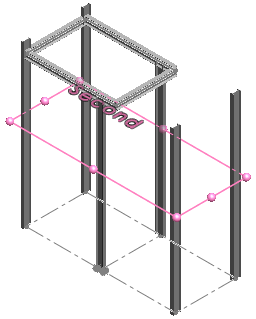

  4. Wählen Sie als Stützebene die zweite Ebene im aufschwingenden FeatureManager aus.

  5. Klicken Sie auf Verknüpfung und klicken Sie dann auf Teilepaare.
    Verknüpfung: Erstellt eine Kette von Teilepaaren. Der Endpunkt eines Teilepaars wird als Anfang des nächsten Teilepaars in der Kette verwendet.

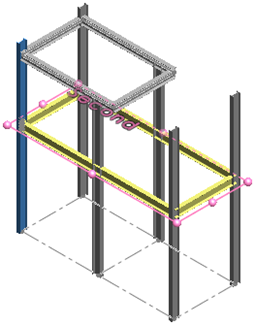

  6. Wählen Sie im Grafikbereich die ersten beiden Bauteile unter dem Überhang aus, wie in der Abbildung gezeigt.
    Im PropertyManager wird dieses Teilepaar als Bauteil1, Bauteil9 aufgeführt.

  7. Wählen Sie die restlichen vertikalen Bauteile aus.
  8. Klicken Sie mit der rechten Maustaste auf Teilepaare und klicken Sie auf Löschen, um Bauteil1 <Auswählen> aus der folgenden Liste zu entfernen:
    • Bauteil1, Bauteil9
    • Bauteil9, Bauteil4
    • Bauteil4, Bauteil3
    • Bauteil3, Bauteil10
    • Bauteil2, Bauteil1
    • Bauteil1 <Auswählen>.
    Die Bauteile in der Liste können je nach der ausgewählten Reihenfolge variieren.
  9. Klicken Sie im PropertyManager auf Stützebene.

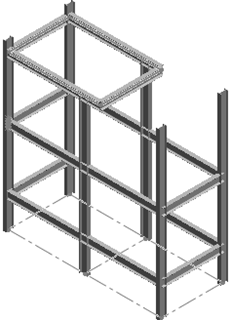

  10. Klicken Sie im aufschwingenden FeatureManager auf die erste Ebene, um eine weitere Ebene sekundärer Bauteile hinzuzufügen.
  11. Klicken Sie auf .
