Erstellen und Positionieren erweiterter referenzierter Bohrungskopien

So erstellen und positionieren Sie erweiterte referenzierte Bohrungskopien:

  1. Wählen Sie im PropertyManager die Registerkarte Positionen aus.
    Sie können mehrere Punkte auswählen oder eine Skizze verwenden, um mehrere Bohrungen zu erstellen.
    Wenn Sie vergessen, die Registerkarte Positionen auszuwählen, und auf klicken, fordert die Software Sie auf, einen Punkt auf der Fläche auszuwählen, um die Bohrung zu positionieren. Klicken Sie bei der Eingabeaufforderung auf OK, um die Registerkarte Positionen und die Skizzieren-Symbolleiste zu öffnen.
  2. Klicken Sie auf Mittelpunkt-Rechteck (Skizzieren-Symbolleiste) und skizzieren Sie ein Rechteck mit dem Skizzenursprung auf der Fläche als Mittelpunkt.
  3. Klicken Sie auf , um den PropertyManager Mittelpunkt-Rechteck zu schließen und zum PropertyManager Bohrungsposition zurückzukehren.

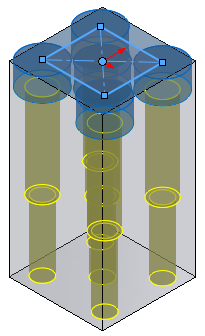

    Die Software erstellt fünf referenzierte Kopien der Bohrung, einschließlich eines Skizzenpunkts am ausgewählten Ursprung. Sie wollen die mittlere referenzierte Kopie entfernen.

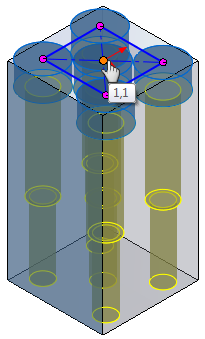

  4. Wählen Sie unter Zu umgehende referenzierte Kopien die mittlere Instanzkugel aus, um nur diese Instanz aus der Vorschau zu entfernen.
    Unter Skizzenoptionen können Sie Referenzierte Kopien auf Konstruktionsgeometrie erstellen auswählen, um referenzierte Kopien unter Verwendung der Konstruktionsgeometrie zu erstellen.
