Sie können die Anzeigeart für vorhandene Winkelführungsbemaßungen ändern.
So ändern Sie die Anzeige von Winkelführungsbemaßungen:
Klicken Sie im Grafikbereich mit der rechten Maustaste auf eine winkelig verlaufende Bemaßung, die auf dem
modell ist. Wählen Sie im PropertyManager Bemaßung auf der Registerkarte Hinweislinien eine der folgenden Optionen aus:
| Option |
Bezeichnung |
|---|
|

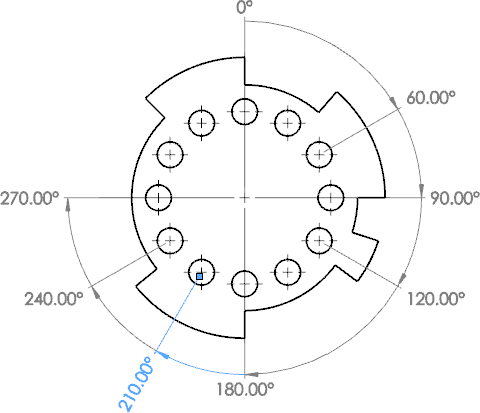

Kettenbemaßung anzeigen
|
Zeigt Winkelführungsbemaßungen als Kettenbemaßungen an. |
|---|
|

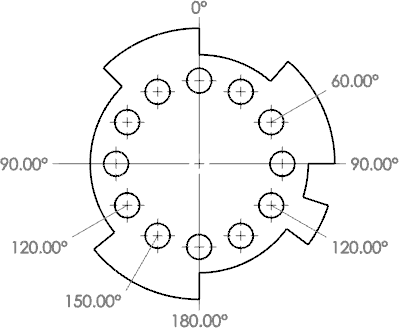

Bidirektional führen
|
Führt dazu, dass alle Winkelbemaßungen von der Basis in die nächstliegende Richtung verlaufen. Keine Bemaßung verläuft in einem Winkel größer als 180° von der Basis.
|
|---|
|

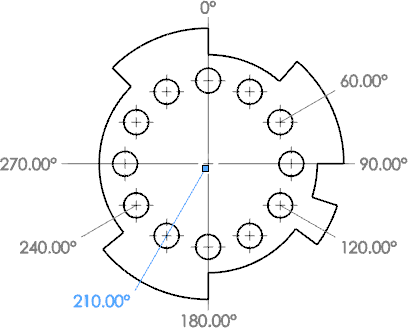

Maßhilfslinie reicht vom Mittelpunkt des Sets
|
Erweitert die Maßhilfslinie zur Mitte des Bemaßungssatzes.
|
|---|
|
Benutzerdefinierte Textposition
|
Änderung Textposition für die ausgewählte Bemaßung. Klicken Sie beispielsweise auf  , um den Text in einer Linie zu platzieren.
|
|---|
