PropertyManager „Fase“

Fasentyp

	Winkel-Abstand	Legt den Abstand und Winkel im PropertyManager Fase oder im Grafikbereich fest. Ein Ziehpunkt wird eingeblendet, der in die Richtung weist, in der der Abstand gemessen wird. Wählen Sie den Ziehpunkt, um die Richtung zu ändern, oder klicken Sie auf Richtung wechseln.
	Abstand-Abstand	Wählen Sie Kanten oder Flächen von Volumenkörpern aus. Unter Fasenparameter wählen Sie eine Fasenmethode zur Eingabe asymmetrischer Werte für beide Abstände auf beiden Seiten der ausgewählten Fasenkanten aus oder wählen Sie symmetrisch aus, um nur einen einzigen Wert einzugeben.
	Eckpunkt	Geben Sie für die drei Abstände auf beiden Seiten des ausgewählten Eckpunkts jeweils einen Wert ein, oder klicken Sie auf Gleicher Abstand, und geben Sie nur einen einzigen Wert ein.
	Offset-Fläche	Offset-Flächen-Fasen werden durch Versetzen der Flächen neben den ausgewählten Kanten aufgelöst. Die Software berechnet den Schnittpunkt der Offset-Fläche und berechnet dann die Normale von diesem Punkt zu jeder Fläche, um die Fase zu erstellen. Diese Methode ergibt beim Fasen vorhersagbare Ergebnisse zwischen nicht planaren Flächen. Offset Flächen-Fasen können ihre Richtung auf einer Kante-zu-Kante-Basis ändern und unterstützen das Fasen gesamter Features und Oberflächengeometrien. Berechnung des Fasen-Offsets Fase angewendet
	Fläche-zu-Fläche	Führt nicht nebeneinander liegende, nicht kontinuierliche Teilflächen zusammen. Fläche-zu-Fläche-Fasen können symmetrische, asymmetrische, Haltelinien- und Sehnenbreiten-Fasen erstellen. Flächen-Satz 1 und Flächen-Satz 2 ausgewählt Fläche-zu-Fläche-Fase angewendet

Elemente für Fase

Die Optionen hängen vom Fasentyp ab. Wählen Sie die entsprechenden Elemente für die Fase aus.

	Kanten, Flächen und Kurvenzüge Kanten, Flächen, Features und Kurvenzüge
	Eckpunkt für Fase
	Kanten für Fase
	Flächen-Satz 1 und Flächen-Satz 2
	Tangentenfortsetzung	Erweitert die Fase auf Flächen oder Kanten, die zum ausgewählten Element tangential sind.
	Vorschaumodus auswählen	Wählen Sie Vollständige Vorschau, Partielle Vorschau oder Keine Vorschau aus.

Fehlende Referenzen reparieren

Wenn Sie Fasen-Features bearbeiten, die Fehler aufweisen, werden alle fehlenden Referenzen im PropertyManager oben im Feld Elemente für Fase angezeigt.

Fasenparameter

Die Optionen hängen vom Fasentyp ab. Legen Sie die entsprechenden Parameter fest.

	Richtung wechseln
	Fasenmethode	Wählen Sie eine der folgenden Optionen aus: Symmetrisch Asymmetrisch Sehnenbreite Erstellt eine Fläche-zu-Fläche-Fase in dem für die Breite festgelegten Sehnenabstand. Haltelinie Legt die Begrenzung einer Fläche-zu-Fläche-Fase fest. Mit einer einzelnen Haltelinie ist die Fase symmetrisch. Sie können mehrere Haltelinien auswählen. Die Haltelinien steuern die Verschmelzung zwischen den Flächen. Mehrere Haltelinien können zu asymmetrischen Fasen führen. Wählen Sie eine oder zwei Haltelinien aus, um die Form der Fase zu steuern.
	Abstand
	Winkel
	Gleicher Abstand	Wendet einen einzelnen Wert für den Abstand vom Eckpunkt an. Legen Sie den Abstand fest.
	Offset-Abstand
	Fase mit mehrfachen Abständen	Verfügbar für Offset-Fläche-Fasen mit dem Parameter Symmetrisch. Wählen Sie mehrere Elemente aus und ändern Sie dann die Abstand-Beschreibungen, um die Werte festzulegen.

Teilkantenparameter

Sie können partielle Fasen für Offset-Flächenfasen durch Angabe von Längen entlang Modellkanten erzeugen.

Fasenoptionen

Durch Flächen auswählen	Ermöglicht die Auswahl von Kanten durch Flächen, die die Kanten verdecken.

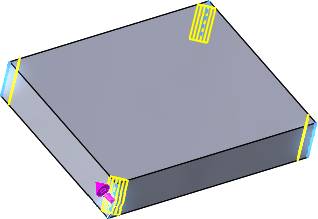

Features beibehalten	Behält Features wie Schnitte und lineare Austragungen bei, die sonst bei der Anwendung der Fase entfernt werden würden. Originalteil Option Features beibehalten deaktiviert Option Features beibehalten aktiviert
Hilfspunkt	Löst eine mehrdeutige Auswahl, wenn u. U. nicht klar ist, wo die Flächenverschmelzung erfolgen soll. Klicken Sie in Eckpunkt eines Hilfspunkts, und klicken Sie dann auf einen Eckpunkt auf der Seite, an der die Fläche-Fläche-Fase verrundet werden soll. Eine Fase wird an der Stelle erstellt, die näher beim Hilfspunkt liegt.
