Accoppiamento distribuito per Carico/Massa remoto

L'accoppiamento distribuito vincola il movimento dei nodi di accoppiamento per la traslazione e la rotazione del nodo di riferimento.

Il vincolo dell'accoppiamento distribuito è imposto generalmente in un modo che consente di controllare la trasmissione di carichi e spostamenti attraverso fattori di peso in corrispondenza dei nodi di accoppiamento. L'accoppiamento distribuito consente ai nodi di accoppiamento della geometria selezionata (faccia o bordo) di muoversi l'uno rispetto all'altro.

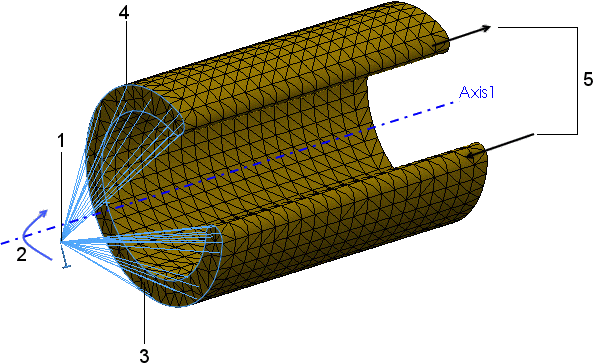

Esempio di un vincolo di accoppiamento distribuito
1 Nodo di riferimento
2 Rotazione prestabilita
3 Faccia che definisce i nodi di accoppiamento
4 Nodi di accoppiamento
5 Deformazione (deformazione fuori dal piano) consentita dal vincolo di accoppiamento distribuito

Forze e momenti al nodo di riferimento sono distribuiti unicamente come un nodo di accoppiamento-distribuzione di forza (predefinito) o come un nodo di accoppiamento-forza e distribuzione momento. Questo vincolo distribuisce i carichi in modo tale che risultanti delle forze (e dei momenti) in corrispondenza dei nodi di accoppiamento siano equivalenti alle forze e ai momenti in corrispondenza del nodo di riferimento.

Per i casi con più nodi di accoppiamento, la distribuzione delle forze/momenti remoti e della massa non è determinata solo dall'equilibrio e la distribuzione di fattori di peso scala la distribuzione. Questi fattori di peso sono disponibili quando il Tipo di connessione è Distribuito:

Predefinito (costante)

Distribuzione del peso uniforme. Tutti i fattori di peso wi sono pari a 1.

Lineare

I fattori di peso diminuiscono linearmente con la distanza dal nodo di riferimento.

wi è il fattore di peso in corrispondenza del nodo di accoppiamento i, ri è la distanza radiale del nodo di accoppiamento dal nodo di riferimento e r0 è la distanza dal nodo di accoppiamento più lontano.

Quadratico

I fattori di peso diminuiscono con la distanza dal nodo di riferimento a seguito di una formulazione polinomiale quadratica.

Cubico

I fattori di peso diminuiscono con la distanza dal nodo di riferimento a seguito di una formulazione polinomiale cubica.
Quando il Tipo di connessione è Rigida, i nodi di accoppiamento non si muovono relativamente l'uno all'altro. Le barre rigide si collegano al punto di attacco dei nodi di accoppiamento e di conseguenza possono svilupparsi sollecitazioni elevate. Le facce in cui vengono applicati i carichi remoti o gli spostamenti funzionano come i corpi rigidi.
Le combinazioni di carico/massa remoto supportate per le connessioni Distribuita e Rigida sono elencate qui di seguito (studi statici lineari e non lineari).
Combinazioni carico remoto Connessione distribuita Connessione rigida
Forza e momento Supportato Supportato
Traslazione e rotazione Supportato Supportato
Forza, momento, traslazione e rotazione Supportato Non supportato
Forza, momento e massa Supportato Supportato
Traslazione, rotazione e massa Supportato Non supportato
Forza, momento, traslazione, rotazione e massa Supportato Non supportato
Per la massa, è necessario definire la gravità (e forse il carico centrifugo).
