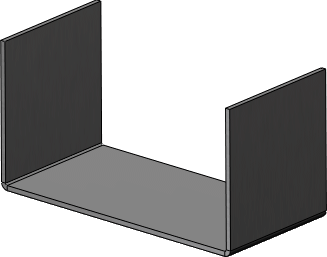

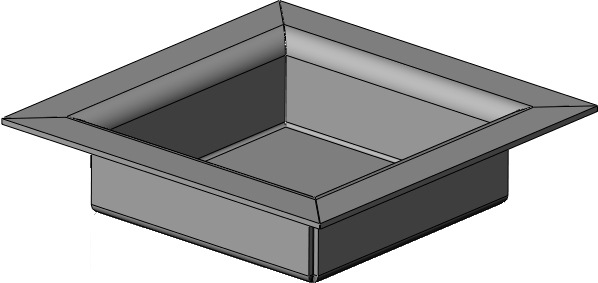

| Создайте деталь из листового металла. |
|

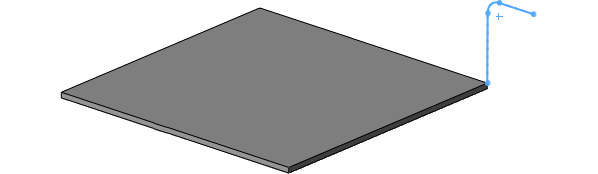

Выберите кромку, расположенную с конечной точкой в начале ряда кромок.
|
|
| Верно |
Неправильно |
|

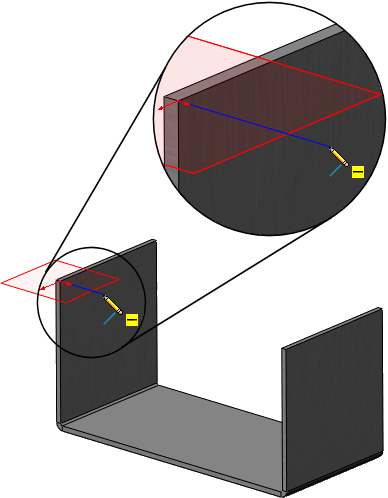

| Создайте эскиз кромки под углом. Плоскость эскиза расположена по нормали к первой кромке, где создается кромка под углом. |
|

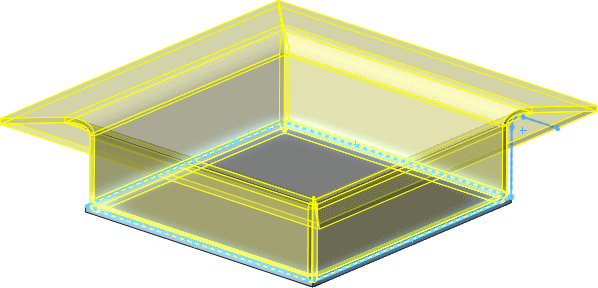

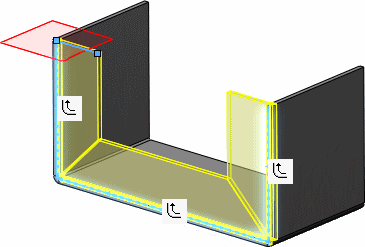

| Выберите кромки для кромки под углом в непрерывном порядке (в данном примере левая вертикальная кромка, затем горизонтальная кромка, а затем правая вертикальная кромка). Чтобы выбрать все кромки, касающиеся выбранной кромки, можно воспользоваться параметром Распространить
 .
|
|

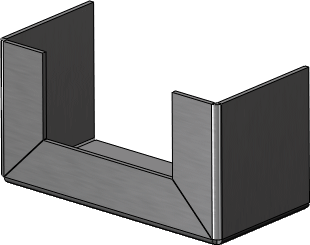

| Создание кромки под углом завершено. |
|
