La enumeración de cargas de conector de pasador en las juntas de pasador es más precisa para las fuerzas cortantes y los momentos flectores en el sistema de coordenadas global o definido por el usuario.
La dirección de las cargas aplicadas a lo largo del conector de pasador se tiene en cuenta a la hora de enumerar las cargas de conector de pasador. Aunque el vector que representa la dirección de la fuerza axial y la torsión es la misma para todas las juntas de pasador, la dirección de la fuerza cortante y el momento flector pueden cambiar de una junta a otra.
El eje de borne local es un vector que conecta la primera junta de borne con la última junta. La lista de cargas de pasador incluye la fuerza axial y la torsión a lo largo del eje de pasador local. Las fuerzas cortantes y los momentos flectores son normales para el vector axial del pasador.

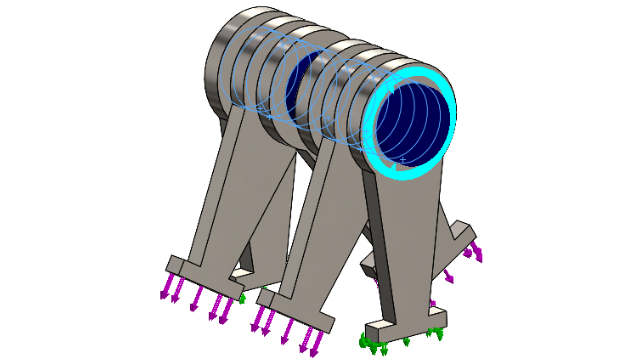

La tabla enumera las fuerzas de conector del conjunto de seis piezas conectado con un pasador multijunta (6 juntas) mostrado anteriormente. Las fuerzas ejercidas en el conector del pasador actúan en un ángulo medido desde el eje del pasador. En SOLIDWORKS Simulation 2021, las fuerzas cortantes y los momentos flectores del conector son más precisos porque sus direcciones están definidas correctamente en cada junta de pasador.

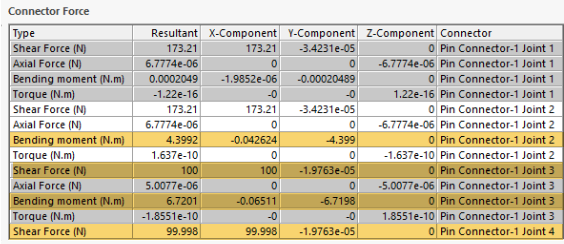

Lista de fuerzas de conector (2021) |
|

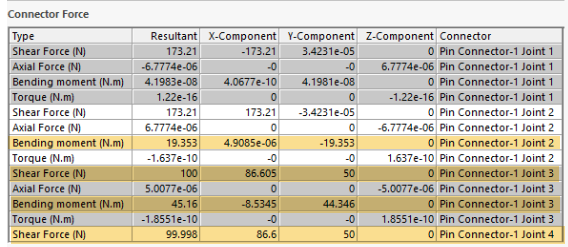

Lista de fuerzas de conector (2020) |
|
