Byla vylepšena použitelnost pro strom PlasticsManager.

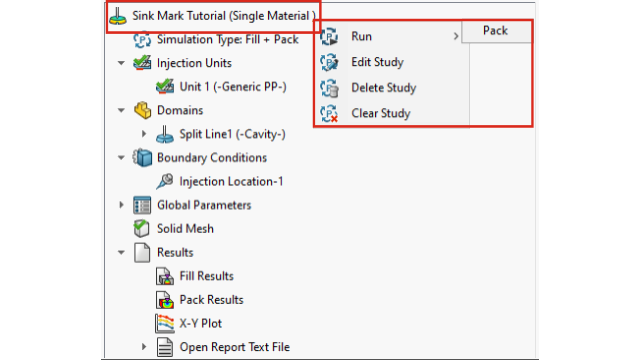

- Strom PlasticsManager zobrazuje typ simulace pod uzlem studie, aby poskytl větší přehlednost aktivního modulu analýzy (Plnění, Dotlak, Chlazení a Deformace).
- Modelovací prvky a mezní podmínky jsou filtrovány na základě typu simulace, aby poskytovaly celkový dojem uživatele zaměřený na simulaci.
- Simulaci můžete spustit bez explicitního vytvoření sítě, pokud jste definovali vstřikovací jednotku a místo vstřikování. SOFTWARE SOLIDWORKS Plastics před začátkem simulace automaticky vytvoří síť.
- Síť můžete odstranit z uzlu Objemová síť (nebo Síť skořepiny) ve stromu PlasticsManager. Klepněte pravým tlačítkem na položku Objemová síť a vyberte příkaz Odstranit síť.
- Uzel Výsledky se zobrazí po vytvoření sítě.
- Klepnutím pravým tlačítkem na horní uzel studie a klepnutím na příkaz Spustit spustíte simulaci.
- Klepnutím pravým tlačítkem na Výsledky získáte přístup k těmto funkcím:
- Souhrn a zpráva
- Nastavení roviny ořezu
- Správce izo ploch
- Čára trasy
- Exportovat
- Odstranit všechny výsledky
- Můžete odstranit výsledky pro konkrétní modul analýzy. Například klepněte pravým tlačítkem na položku Výsledky vyplnění a klepněte na příkaz Odstranit výsledky. V předchozích verzích byla k dispozici pouze možnost Odstranit všechny výsledky.
- Výraz Výplň nahrazuje termín Plnění ve všech instancích uživatelského rozhraní tak, aby odpovídal konvenčnímu názvosloví v oboru.
