Gestion des circuits

Les circuits d'un composant correspondent aux "pôles" de l'appareil. Ces circuits sont utilisés dans la définition du symbole et également dans celle de la référence constructeur. C'est par comparaison entre les circuits du symbole et les circuits de la référence constructeur que les références croisées sont générées et que les bornes matérielles sont affichées.

Les circuits ne se limitent pas aux appareils, les bornes et les cartes automates par exemple, sont aussi dotées de circuits.

Définition des circuits

Le logiciel gère plusieurs types de circuits correspondant à la nature du composant électrique.

Par exemple, un disjoncteur tripolaire est composé de trois circuits Disjoncteur, Interrupteur.

Les circuits d'un composant sont la somme des circuits de tous les symboles matérialisant ce composant.

L'exemple ci-dessus montre la définition en termes de circuits de la référence LC1D09006B7 de chez Schneider. Elle est composée d'une bobine, d'un contacteur d'alimentation tripolaire, et de contacts NO et inverseurs.

Circuits et groupes

Afin d'associer les circuits entre eux, entrez un numéro (ou un nom) sur chaque circuit. Les circuits doivent avoir le même numéro.

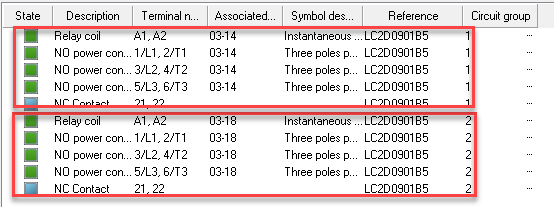

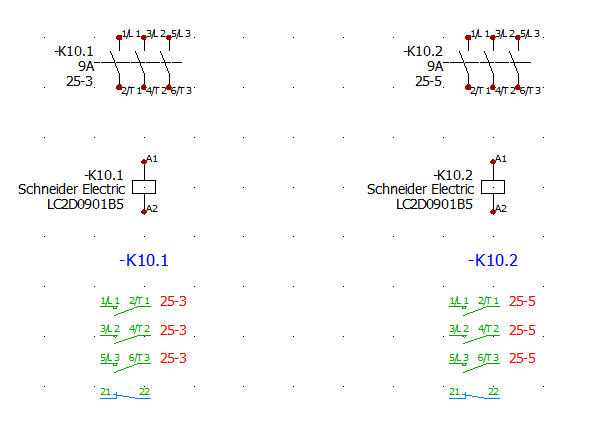

Par exemple, un contacteur inverseur utilise les groupes de circuit sur lesquels vous pouvez trouver une bobine associée à un contacteur et une deuxième bobine associée à un deuxième contacteur.

Les données de la référence constructeur stockent le numéro de groupe. Lorsque vous insérez le composant du symbole, les références croisées sont automatiquement mises à jour avec le numéro de groupe.

Références constructeur et circuits

Lorsque vous affectez une référence constructeur, le logicielcompare les circuits de la référence constructeur et les circuits des différents symboles représentant le composant.

S'ils correspondent, les numéros de bornes matérielles sont automatiquement propagés sur les circuits des symboles et affichés dans le schéma. S'il existe des différences entre les circuits de la référence constructeur et les circuits des symboles, les circuits sont ajoutés ou mis en réserve. Dans ce cas, les numéros de bornes matérielles ne sont pas affichés dans le schéma.

SOLIDWORKS Electrical utilise un code couleur pour afficher les circuits d'un composant.

Le vert indique une cohérence entre les circuits du symbole et les circuits de la référence constructeur.

Le rouge indique une incohérence. Certains symboles de circuits ne sont pas présents dans la référence constructeur. Il convient donc d'ajouter des auxiliaires ou de modifier votre composant pour ajouter les symboles à la référence constructeur.

Le bleu indique que la référence constructeur contient des circuits qui ne sont pas représentés dans le symbole (éléments de réserve).

Le jaune indique la présence de circuits virtuels, n'appartenant ni aux symboles ni à la référence constructeur (ajoutés manuellement).

Lorsque vous remplacez une référence constructeur par une autre, SOLIDWORKS Electrical supprime l'association de circuits précédente et associe les circuits de la nouvelle référence constructeur à ceux du symbole, comme avec la première association.

Permutation de circuits

L'association des circuits des références constructeur à ceux des symboles est automatique. Vous pouvez modifier cette association, mais uniquement entre les circuits qui présentent les mêmes caractéristiques. Par exemple, vous pouvez remplacer un contact NO par un autre contact NO.

Dans la boîte de dialogue Propriétés du symbole (onglet Références constructeur et circuits), sélectionnez un circuit et déposez-le dans un autre.
