Réservation des câbles
|
Menu : Synoptique > Réservation des câbles
Menu contextuel du câble de synoptique : Réserver des câbles et des brins |
Vous avez la possibilité de gérer les câbles déjà présents dans la liste, ou de cliquer sur l'icône Nouveau câble pour en créer des nouveaux.
|
Nouveau câble : Ouvre le catalogue de câbles, dans lequel vous sélectionnez les références à ajouter au projet électrique. |
|
Supprimer : Supprime les câbles choisis. Un câble ne peut pas être supprimé si ses brins sont déjà utilisés. |
|
Propriétés : Affiche les propriétés du câble sélectionné. |
|
Dupliquer : Copie des câbles (individuels ou multiples), y compris toutes les propriétés associées comme la pièce, le chemin de fonction, etc. La numérotation est automatiquement incrémentée. |
|
Remplacer : Remplace le câble sélectionné par un autre câble du catalogue. Le nouveau câble doit comporter au moins autant de brins que le câble remplacé. |
|
Permuter : Permute le tenant et l'aboutissant du câble. |
|
Dissocier les brins : Déconnecte les brins de câbles sélectionnés. |
|
Annuler : La commande Annuler annule la dernière commande utilisée. |
|
Rétablir : La commande Rétablir annule le résultat de la dernière commande Annuler utilisée. |
|
Mode Arborescent : Permet de gérer le type d'affichage de la liste des câbles. Les câbles peuvent être regroupés par fonction ou par tenant / aboutissant. |
Filtres : Filtre la liste des câbles par repère, référence ou localisation de tenant/aboutissant.
Câbles pré-réservés : Permet de masquer automatiquement tous les câbles, sauf ceux qui ont été réservés. Cliquez sur cette icône à nouveau pour supprimer le filtre.
Pour réserver les brins de câble :

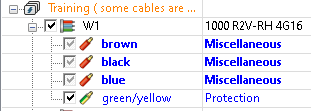

1. Cochez les cases correspondant aux brins.
2. Cochez la case en regard du câble pour réserver tous ses brins.
Deux icônes (Automatique et Manuelle) sont à votre disposition dans la section Sélection de brin de câble du menu pour vous aider à sélectionner des brins.
3. Cliquez sur le bouton OK pour quitter la boîte de dialogue et enregistrer votre sélection.
|
Attention : Ces actions ne réservent que les brins de câbles. Elles ne permettent pas réellement de câbler votre installation. |
Un texte correspondant au câble sélectionné est placé automatiquement sur la ligne. Ce texte peut être personnalisé (style et contenu) dans les propriétés du projet électrique (onglet Texte).
