SOLIDWORKS Electrical Schematic - Exercice N° 04
Cet exercice permet de découvrir les commandes de base pour gérer le schéma électrique. Il est basé sur le projet électrique que vous avez réalisé à l'exercice n° 03. Si vous ne l'avez pas terminé, vous pouvez télécharger le fichier du projet électrique et le désarchiver dans SOLIDWORKS Electrical.
Pour réaliser cet exercice, vous devez télécharger le fichier PDF de l'exercice. Nous vous conseillons, si vous en avez la possibilité, de l'imprimer.
Insertion de câbles
Créez le schéma 03. (Annexe 4a) |
Insertion des liaisons de puissance
Commencez par placer les fils en utilisant les options de placement pour gérer les coudes. |
|
Menu : Schématique > Tracé d'une liaison multiple |
1. Si la liaison courante n'est pas N L1 L2 L3, cliquez sur le bouton [?] pour ouvrir le sélecteur de liaisons et la sélectionner.
2. Décochez la case correspondant au conducteur de protection.
3. Cliquez sur les deux points de la liaison horizontale correspondant au jeu de barres.
4. Pour le placement des liaisons du départ moteur, effectuez les mêmes opérations que précédemment en décochant la case Neutre. Lors du premier clic, positionnez le curseur sur L3. Utilisez la touche [C] pour insérer le coude et la touche [Espace] pour croiser ou décroiser les conducteurs.
5. Pour le placement de la liaison en amont du transformateur, ne cherchez pas à déconnecter directement la phase sur L2. Connectez-la dans un premier temps sur L1. Ensuite, sélectionnez-la et, en utilisant la poignée (carré bleu), déconnectez-la de L1. Pour terminer, reconnectez-la sur L2.
Insertion des liaisons de contrôle-commande
En aval du transformateur, le type de liaison est 48 VCC. |
|
Menu : Schématique > Tracé de liaison simple |
N'oubliez pas de cliquer sur le bouton [...] du panneau ancrable pour ouvrir le sélecteur de liaisons et sélectionner la liaison = 48V. |
Insertion de symboles
Réalisation graphique – reportez-vous à l'annexe 4A. |
Placez les symboles en utilisant soit la bibliothèque, soit la palette.
Pour insérer les symboles, la méthode la plus simple et la plus rapide consiste à utiliser la palette. Cela peut sembler fastidieux au départ, mais une fois que vous aurez créé votre propre palette, les opérations de dessin et surtout de recherche seront beaucoup plus rapides. |
1. Dans le panneau ancrable, ouvrez l'onglet Symboles.
2. Cliquez sur l'en-tête de groupe Protections. Si le symbole du disjoncteur tripolaire ne s'y trouve pas, vous pouvez l'ajouter en ouvrant le menu contextuel du groupe. S'il s'affiche dans la palette, cliquez deux fois dessus pour l'insérer.
3. Vous pouvez également utiliser la palette et le groupe Rechercher. Saisissez Disjoncteur dans la zone de saisie, puis cliquez sur le bouton Recherche. SOLIDWORKS Electrical affiche les vignettes de tous les symboles de la bibliothèque répondant au critère (pas uniquement de ceux de la palette).
Vous pouvez également utiliser la commande Insérer symbole du menu Schématique. |
|
Menu : Schématique > Insérer un symbole |
1. Si le symbole voulu n'est pas celui qui est présenté dans le panneau ancrable, cliquez sur le bouton Autre symbole.
2. Le Sélecteur de symboles s'ouvre. Utilisez un des deux onglets (Filtres ou Classification) pour trouver le symbole souhaité.
Associez le moteur M1 au symbole placé dans le synoptique. Ajoutez le texte du moteur de pompe.
Pour associer le moteur M1 au symbole existant dans le folio de synoptique, il suffit de lui donner le même repère. |
1. Dans la boîte de dialogue de repérage, dans la liste des composants de droite, sélectionnez le repère M1 et cliquez sur OK.

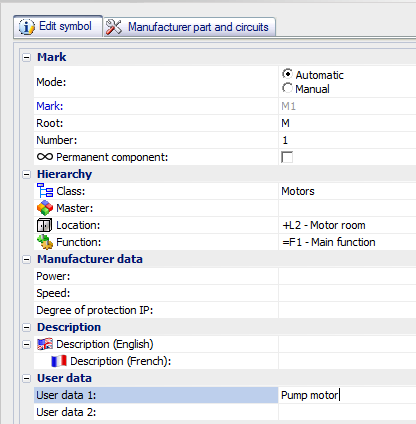

Les données constructeur sont amenées par la référence constructeur. Les données utilisateur sont saisies par l'utilisateur.
Ces données peuvent se propager à proximité du symbole, tout et autant que l'attribut associé soit présent dans la définition du symbole. |
Le fusible F3 est une copie de F2.
1. La commande Copier est disponible dans le menu Schématique.
|
Menu : Schématique > Copie multiple |
Lors de la copie d'un symbole existant, le repère est incrémenté automatiquement. La référence constructeur associée au symbole d'origine est également copiée. |
Pour insérer F4 et le contact K1, utilisez les options de placement.
Lorsqu'un symbole est inséré sur une liaison, il s'oriente automatiquement suivant la liaison. Lorsqu'il est inséré en dehors de la liaison, c'est l'utilisateur qui doit gérer l'orientation.
Notez la génération automatique des références croisées. |
Complétez les liaisons de F4 et de l'auto-alimentation de K1.
Réalisation graphique – reportez-vous à l'annexe 4B. |
Affectation de références constructeur
Affectez les références constructeur à l'aide de la nomenclature de matériel (annexe 4C).
1. Ouvrez les propriétés du composant.
|
Menu contextuel d'un symbole : Propriétés d'un composant |
2. Accédez à l'onglet Références constructeur et circuits.
3. Cliquez sur le bouton Rechercher pour rechercher la référence dans le catalogue constructeur.
- Sélectionnez la classe.
- Sélectionnez le constructeur.
- Si vous connaissez la référence, saisissez-la dans le champ Référence.
- Si vous n'avez pas coché la case Rafraîchissement automatique, cliquez sur le bouton Rechercher.
- Sélectionnez la référence dans la liste des résultats.
- Cliquez sur le bouton [+] pour l'ajouter.
Pour ajouter une référence auxiliaire, comme un bloc de contacts par exemple, renouvelez l'opération en sélectionnant Auxiliaire dans le champ Type.
Il peut s'avérer nécessaire de désactiver le critère Classe pour trouver un auxiliaire ou un accessoire. Ceux-ci peuvent être stockés dans une autre classe (commune à plusieurs références). |
