Insérer un contour de localisation

Le contour de localisation permet de matérialiser graphiquement à l'intérieur d'un folio, une zone de localisation (géographique). Le contour de localisation peut avoir une représentation rectangulaire ou être construit à l'aide de polylignes, mais devra obligatoirement être fermé.

Folio du contour

Saisie des coordonnées : Vous pouvez tracer le contour de la localisation en cliquant sur les points dans la zone graphique ou en saisissant les coordonnées. S'il s'agit d'un contour sous forme de rectangle, il vous suffit de cliquer sur un second point matérialisant la diagonale du rectangle. S'il s'agit d'un contour réalisé par polylignes, cliquez sur le second point de la ligne, ensuite construisez sur ce même principe votre contour. Le bouton Clore dans le panneau ancrable permet de donner automatiquement le dernier point du contour, correspondant au premier point du contour.

Options : Le panneau ancrable vous permet lors du lancement de la commande, de permuter d'un mode à l'autre.

Options "OnBoard"

Une liste déroulante permet de sélectionner le type de contour (Fin, Double et Plein).

Zig-Zag : SOLIDWORKS Electrical insère une ligne en "zig-zag" sur la ligne inférieure du rectangle matérialisant le fait que toute la localisation n'est pas dessinée. Cette option n'est pas disponible sur les contours de localisation dessinés sous forme de polylignes.

Etiquette de localisation : Permet d'insérer le symbole affiché dans le panneau ancrable. Ce symbole correspond au symbole enregistré dans la configuration du projet électrique. Si vous souhaitez insérer un autre symbole, cliquez sur Autre symbole.

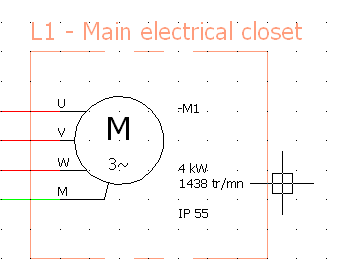

Une étiquette de localisation est automatiquement placée dans la partie supérieure du contour.

Les étiquettes de localisation sont matérialisées par un symbole et des attributs pouvant afficher les données ou les propriétés attachées à la localisation. Les étiquettes de localisation disposent d'un menu contextuel permettant entre autres d'éditer les propriétés de la localisation.

Choix de la localisation

Lorsque le tracé du contour de localisation est effectué, la boîte de dialogue de Sélection d'une localisation s'ouvre.

1.     Sélectionnez la localisation préférée.

2.     Cliquez sur le bouton Sélectionner.

La boîte de dialogue se referme et le folio se met à jour automatiquement avec la localisation choisie.

Les composants placés à l'intérieur du contour peuvent être associés à la localisation.

3.      Cliquez sur l'option souhaitée pour associer la localisation aux composants ou conserver leur localisation d'origine.
