Gestion des composants
Un composant représente un appareil électrique, un automate, un connecteur ou une borne. Il est représenté par un ou plusieurs symboles et a un repère. Un composant peut être présent dans votre projet électrique sans nécessairement avoir de représentation graphique (pas de symbole inséré dans le folio).

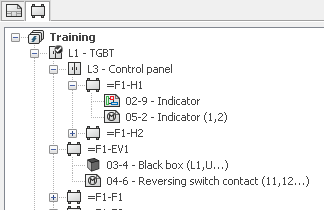

Les composants sont répertoriés dans un onglet spécifique du panneau ancrable.
Double-cliquez sur un symbole d'un composant pour ouvrir le folio dans lequel ce symbole est inséré.
Affichage des composants
Si nécessaire, vous pouvez utiliser la touche [F5] ou la commande Rafraîchir dans le menu contextuel du projet électrique pour rafraîchir la liste de composants.
Il existe plusieurs modes permettant d'afficher la liste de composants dans le menu contextuel du projet électrique, dans le sous-menu Affichage.
Vue par localisation/Vue par fonction : Ce mode vous permet d'afficher les composants regroupés par localisation ou par fonction.
Composants enfants par hiérarchie/Composants enfants dans un emplacement/une fonction réel(le) : Cette option permet d'afficher un composant enfant sous son parent, ou sous son emplacement réel (fonction) lorsque l'emplacement (fonction) du composant enfant est différent de celui du parent.
Trier par fonction (localisation)/Trier par repère : Permet de trier les composants par repère ou par localisation (fonction).
Dans le bornier et l'automate, trier par position/toujours trier par repère : Cette option affecte uniquement les automates et les borniers. Elle permet de trier les sous-composants d'un bornier ou d'un automate, par le repère ou la position.
Masquer les bornes accessoires : Permet de masquer les bornes d'accessoires.
Ajouter un nouveau composant
Un composant peut être ajouté via le menu contextuel d'une localisation ou à partir de composants existants (lorsqu'un composant dépend d'un autre composant).
Créer un nouveau composant
|
Composant : Si vous sélectionnez l'option Composant, un seul repère est ajouté (si vous n'avez pas sélectionné de référence constructeur). |
La boîte de dialogue des propriétés du composant s'affiche, vous permettant de gérer le repère de composant et d'indiquer si vous voulez l'affecter à une référence constructeur.
Créer un nouveau composant à partir d'une référence constructeur
|
Référence constructeur du composant : Si vous sélectionnez l'option Référence constructeur, une boîte de dialogue s'ouvre pour vous permettre de sélectionner une référence constructeur. |
Consultez la rubrique Affectation d'une référence constructeur pour plus d'informations sur cette boîte de dialogue.
En fonction du matériel choisi et surtout de la classification à laquelle il appartient, un repère est automatiquement généré et ajouté à la liste des composants.
Vous pouvez aussi gérer le nombre de composants que vous souhaitez créer. A la fermeture de la boîte de dialogue Choix de référence(s) constructeur, saisissez le nombre de composants et validez.
Pour créer un nouveau composant, vous pouvez cliquer sur OK (Continuer). La boîte de dialogue Choix de référence(s) constructeur s'ouvre à nouveau pour vous permettre de rechercher une nouvelle référence constructeur.
Définir comme composant fixe
Généralement, lorsque tous les éléments graphiques (symbole, vignette 2D) sont supprimés, le composant est supprimé. Vous pouvez activer une propriété spéciale sur le composant pour le conserver dans la liste de composants.
|
La commande permettant d'accéder à ce paramètre de composant permanent est disponible dans son menu contextuel. L'icône est différente sur les composants avec l'option activée. |
Supprimer un composant
|
La commande de suppression est disponible via le menu contextuel du composant. |
Un composant inséré dans un folio ne peut pas être supprimé.
Propriétés d'un composant
|
Un composant peut être modifié en utilisant la commande Propriétés de son menu contextuel ou la commande Propriétés du composant dans le menu contextuel d'un symbole. |
Cette commande vous donne accès à la boîte de dialogue des propriétés d'un composant vous permettant de modifier son repère et d'associer des références constructeur.
