Indicateur nodal d'ordre de câblage
Cette fonctionnalité vous permet d'afficher l'ordre de câblage directement dans le schéma. Une ligne oblique représente le mode de connexion des composants.
Cette fonctionnalité est facultative et peut être activée dans la configuration du projet électrique, à l'aide de l'onglet Graphique.

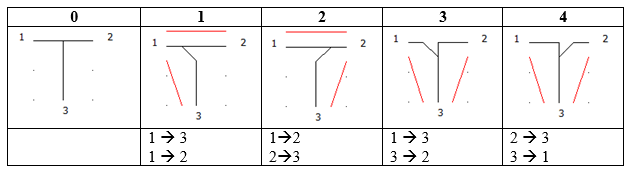

Représentation de l'ordre de câblage
Les représentations varient selon l'orientation de la connexion en T.
Les lignes rouges indiquent la position des fils.
Notez que les deux dernières représentations (3 et 4) correspondent au même câblage. Elles indiquent simplement une séquence de câblage différente, selon que le point de départ est à gauche ou à droite.
Par défaut, la ligne oblique indique le premier fil dans la séquence de câblage.
Limitation des indicateurs nodaux
Il est possible de placer des indicateurs nodaux sur une connexion en T avec des lignes verticales ou horizontales. Une ligne oblique ne peut pas avoir d'indicateurs nodaux, même si l'angle entre les lignes est de 90°.
Il n'est pas possible de gérer des indicateurs nodaux avec une connexion +.
Une intersection ne peut avoir qu'une seule ligne oblique.
Si l'ordre de câblage ne permet pas d'afficher les indicateurs nodaux, une connexion en T est affichée.
Même si la représentation des indicateurs nodaux est basée sur l'ordre de câblage, vous pouvez l'éditer manuellement à l'aide du menu contextuel du fil.
