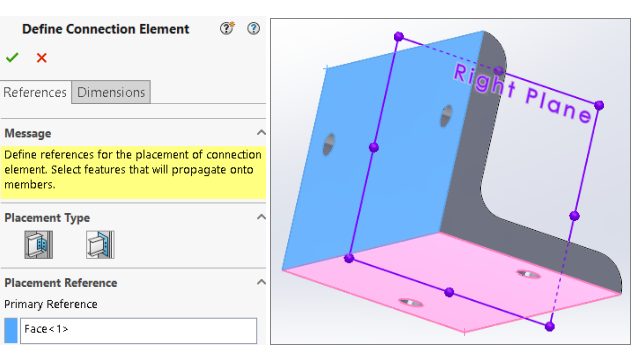

La scheda Riferimenti nel PropertyManager Definizione connessione consente di creare un elemento di connessione per un sistema struttura da una parte.
Tipo posizionamento
 |
Connessione generica |
Posiziona l'elemento di connessione in base alla selezione della faccia. |
 |
Fine connessione |
Posiziona l'elemento di connessione all'estremità. |
Connessione generica
Se si seleziona
Connessione generica per
Tipo posizionamento, è possibile selezionare le facce o i piani per posizionare l'elemento di connessione.
| Riferimento posizionamento |
Selezionare Riferimento principale e Riferimento secondario. |
| Riferimento principale |
Specifica la prima faccia o piano. |
| Riferimento secondario |
Specifica la seconda faccia o piano. |
| Tipo di accoppiamento |
Selezionare Coincidente, Concentrico o Parallelo in base al Riferimento secondario. |
| Riferimento terziario |
Specifica la terza faccia o piano. |
| Tipo di accoppiamento |
Selezionare Coincidente, Concentrico o Parallelo in base al Riferimento terziario. |
Propagazione funzione
È possibile selezionare funzioni quali tagli estrusi, fori, fori avanzati, ripetizioni e specchiature da propagare nella parte di destinazione. Tuttavia, se si crea un foro basato sulla funzione di estrusione, non sarà possibile propagare il foro.
Fine connessione
Se si seleziona Fine connessione per Tipo posizionamento, è possibile selezionare una faccia su cui si desidera inserire l'elemento di connessione.
| Riferimento principale |
Specifica una faccia. Non è possibile selezionare i piani di riferimento come input. |
