Tabela de configuração

Você pode usar a Tabela de configuração para modificar os parâmetros de configuração de peças e montagens. O SOLIDWORKS cria essa tabela automaticamente quando a peça ou montagem tem várias configurações. A tabela de configuração estende a funcionalidade fornecida na caixa de diálogo Modificar configurações.

O tabela de configuração contém as seguintes seções:
Esboços e recursos Valores de dimensão do recurso e estados de supressão.
Componentes Estados de supressão de componentes e configuração referenciada.

Somente montagens.
Propriedades personalizadas Propriedades personalizadas específicas da configuração.
Parâmetros Parâmetros aplicados à configuração.

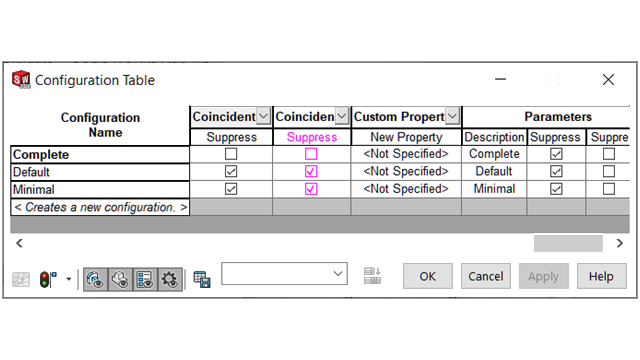

A caixa de diálogo Tabela de configuração inclui opções da caixa de diálogo Modificar configuração e as seguintes opções:
Ocultar/exibir esboços e recursos Controla a visibilidade das colunas que contêm estados de supressão e dimensões de esboço e recurso.
Ocultar/exibir componentes Controla a visibilidade das colunas que contêm configurações de componentes, estados de correção/flutuação e estados de supressão.
Ocultar/exibir parâmetros de configuração Controla a visibilidade das colunas que contêm parâmetros de configuração.
  Bloquear edições do modelo

Impede atualizações do modelo. Para selecionar esta opção, clique com o botão direito do mouse em um cabeçalho de coluna.

Quando você bloqueia edições, a coluna é exibida em uma cor diferente. Para alterar essa cor, clique em Ferramentas > Opções > Opções do sistema > Cores. Modificar a configuração de cores Dimensões, controladas pela tabela de projeto.

Na área de gráficos, as dimensões bloqueadas para edição aparecem na mesma cor.
Você pode modificar as seguintes propriedades:
Suprimir novos recursos Somente peças.
Suprimir novos recursos e posicionamentos Somente montagens.
Suprimir novos componentes
Correção/flutuante Somente montagens.
Componentes filho na BOM Define a configuração para Exibir componente filho quando usado como submontagem no PropertyManager de Propriedades de configuração.

Selecione Exibir, Ocultar ou promover.
Excluir da BOM ao inserir Define a configuração para Definir “Excluir da lista de materiais” quando inserido na montagem no PropertyManager de Propriedades de configuração.

A Tabela de projeto é renomeada como Tabela de projeto do Excel.

Para ativar tabelas de configuração:
  1. Clique em Opções > Ferramentas > Opções do sistema > Geral.
  2. Selecione Criar tabelas de configuração em abrir.
    A utilização desta opção pode afetar o desempenho.
Para acessar uma tabela de configuração:
  1. Abra uma montagem que tenha várias configurações e clique na guia ConfigurationManager .
  2. Expandir Tabelas .
  3. Clique com o botão direito do mouse em Tabela de configuração e selecione Exibir tabela.
