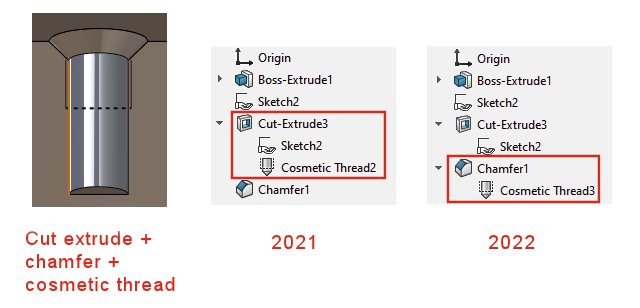

Essa funcionalidade se aplica a novas peças criadas no SOLIDWORKS 2022 e versões posteriores. Para aplicar essa funcionalidade a peças legadas e atualizá-las, clique com o botão direito do mouse no nó da peça
na árvore de projeto do FeatureManager
®
e selecione
Atualizar recursos de representação de rosca.
Para templates de peças criados no SOLIDWORKS 2022 e posterior, você pode manter a funcionalidade legada para Profundidade e propriedade de recursos. Em templates de peças, antes de adicionar representações de rosca, clique em e desmarque Aplicar novo comportamento de representação de rosca a novas peças. Essa opção está marcada por padrão nos templates de peças novas e desmarcada para os templates de peças legadas. Esta opção está habilitada somente para novos templates de peças, e está desabilitada para documentos de peças.
Se utilizar o comando , a peça espelhada herdará o comportamento de representação de rosca da peça de base. Por exemplo, se a peça de base for criada no SOLIDWORKS 2021, a peça espelhada herdará o comportamento legado para as representações de rosca da peça de base.

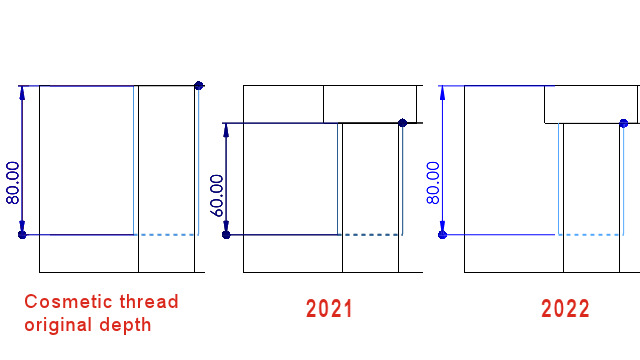

a partir do local original de uma aresta, independentemente das alterações feitas pelos recursos subsequentes que realocam essa aresta. Na imagem acima, a profundidade da rosca original é 80 a partir da aresta da extrusão de corte. Se você adicionar uma segunda extrusão de corte que realoca essa aresta, a representação de rosca manterá a profundidade da rosca original de 80 mm.
