O SOLIDWORKS PDM oferece mais maneiras de configurar o layout do cartão de dados para Web2 e melhorar a legibilidade de seus dados.
Disponível somente para SOLIDWORKS PDM Professional.
Na ferramenta Administração, na janela Editor de cartões, clique em Configurar cartão para web no painel Propriedades de cartão.
Você pode controlar a visibilidade do controle de cartão de dados para Web2. Na janela
Editor de cartões, no painel direito, em
Sinalizadores, selecionar
Mostrar em cartão Web. Isso lista o controle do cartão de dados no editor de configuração da Web e o exibe no cartão de dados Web2.
-
Disponível somente para cartões do arquivo.
- Disponível somente para os seguintes controles de cartão de dados:
- Caixa de seleção
- Caixa combo suspensa
- Caixa combo de lista suspensa
- Caixa combo simples
- Editar
- Lista
- Campo de data
- Radio Button

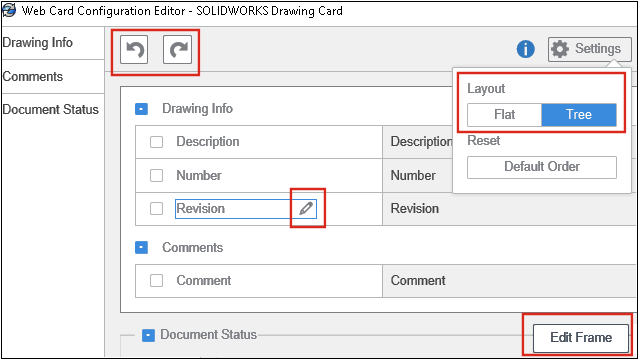

No editor de configuração da internet de cartões de dados, você pode:
- Clicar em Configurações e especificar o layout dos controles do cartão de dados como Plano ou Árvore.
- Edite rótulos e altere a ordem dos controles.
Não é possível adicionar ou remover controles de guias. Para fazer isso, use o editor de cartões principal.
- Adicione controles em um quadro no layout Árvore e defina a ordem de exibição.
A interface do usuário do cartão de dados Web2 apresenta as seguintes melhorias:
- Controle de navegação para o layout Árvore
- Seletor de data para especificar os controles de tipo de DATA
- Caixa de múltiplas linhas para inserir descrições
- Controles do botão de opção e da caixa de seleção
