Метки соединения
Метки соединения — это обозначения, которые отображают информацию, относящуюся к кабелям устройства. Это свойство также означает, что они могут быть вставлены вне чертежа схемы или линии чертежа (чертежи клеммных колодок, отчеты или двухмерные макеты).
Метка соединения является представлением устройства в плане соединений. Компонент, с которым не связаны детали производителя, не может быть представлен меткой соединения.

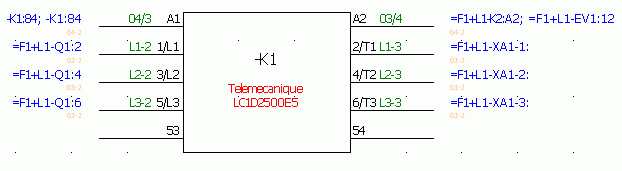

Метки соединения имеют определенные атрибуты, которые распространяют номера физических клемм, номера эквипотенциалей или проводов, метки кабелей и жил кабелей, метки обозначения места назначения и положение обозначений в чертежах схемы.
Метки соединения связываются с обозначениями схемы при помощи метки (такой же, как и у обозначений), и должны быть связаны с деталью производителя.
Метка соединения может представлять деталь производителя (одно устройство) или компонент (одно или несколько обозначений, одна или несколько деталей производителя). Данное различие делается при вставке.
