Símbolos de tolerancia geométrica

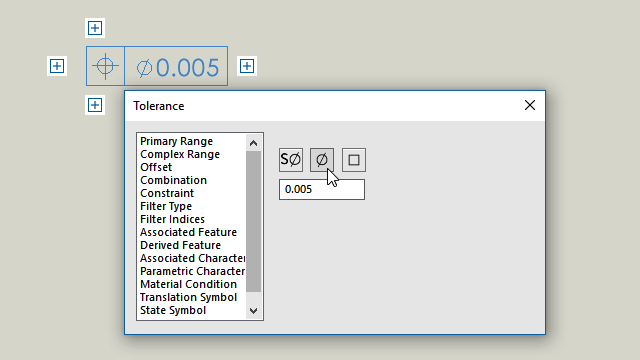

La nueva interfaz de usuario de las tolerancias geométricas mejora el flujo de trabajo. Trabaja directamente en el área de gráficos y la interfaz le guía a medida que crea casilla de control de operación celda a celda.

Con los menús contextuales específicos de las celdas y las asas en pantalla, puede crear casillas de control de operación complejas y, al mismo tiempo, concentrarse en la casilla en sí en lugar de en un cuadro de diálogo independiente.

Para introducir contenido en la celda activa, introduce valores y selecciona elementos del menú contextual. Puede introducir y editar de forma aleatoria todo el contenido de la casilla. Hay varios tipos de celdas disponibles, entre las que se incluyen
  • Referencia/Grupo de referencias
  • Indicador
  • Cuadro de texto
Para agregar otra celda, haga clic en un asa y seleccione el tipo de celda. En función de la ubicación del asa, hay otras opciones disponibles, por ejemplo, Nuevo marco y Cuadro de texto.
