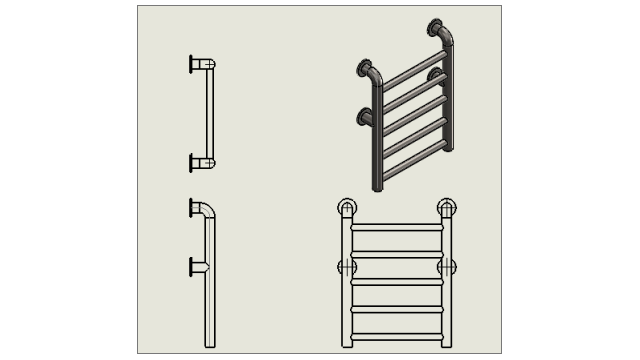

El modo Documentación está disponible para todos los dibujos (excepto dibujos separados), independientemente de la versión de SOLIDWORKS en la que se guardó el dibujo o de si se guardó en el modo Documentación.
En el modo Documentación, puede:
-
Utilizar el modo Documentación limitado si guardó dibujos en versiones anteriores de SOLIDWORKS o en SOLIDWORKS
®
2022 sin datos de modelos. Si abre un dibujo en el modo Documentación limitado, el título de la ventana muestra el
nombre de archivo - nombre de hoja [Documentación - Limitado]. (El modo Documentación limitado es un modo automático; no se puede seleccionar específicamente).
- Crear tablas de taladros.
- Arrastrar vistas estándar (como frontal, superior, posterior) desde la Paleta de visualización al dibujo.
En , hay dos nuevas opciones:
-
Guardar datos de modelo. Guarda todos los dibujos con los datos del modelo para utilizarlos en el modo Documentación.
- Incluir vistas estándar en Paleta de visualización. Permite crear vistas estándar al agregar vistas de dibujo desde la Paleta de visualización.
Estas opciones no se pueden cambiar en el modo Documentación y solo se aplican al guardar dibujos solucionados.
En , la opción Incluir datos del modo de documentación al guardar se ha eliminado.
El modo Documentación ha sustituido al modo Vista rápida. El modo Vista rápida se ha eliminado de SOLIDWORKS 2022.
