Compatibilidad de la Lista de cortes en tablas de LDM

La interfaz de usuario y la funcionalidad de las listas de cortes detalladas en las tablas de lista de materiales (LDM) se han actualizado para facilitar su uso.

Actualizaciones de las tablas de listas de cortes para pieza soldada:
  • Los iconos de tabla coinciden con los utilizados en el gestor de diseño del FeatureManager®.
  • En Herramientas > Opciones > Propiedades de documento > Lista de materiales , se cambia el nombre de la opción Combinar elementos de lista de cortes en LDM independientemente de si se han modificado las longitudes para igualarlas (comportamiento heredado) a Combinar elementos de lista de cortes de la misma longitud con perfiles diferentes (comportamiento anterior a 2019).
  • Las listas de cortes detalladas están disponibles para todos los tipos de LDM. Anteriormente, las listas de cortes detalladas solo estaban disponibles para las LDM indentadas. Puede especificar opciones en la sección Lista de cortes detallada del PropertyManager Lista de materiales.
  • Puede disolver componentes en LDM indentadas de forma automática o manual. En el PropertyManager Lista de materiales, seleccione Disolver filas de nivel de pieza para disolver automáticamente todas las filas de nivel de pieza soldada.
    Lista de cortes detallada desactivada, Disolver filas de nivel de pieza desactivado Lista de cortes detallada seleccionada, Disolver filas de nivel de pieza desactivado Lista de cortes detallada seleccionada, Disolver filas de nivel de pieza seleccionado
  • En el PropertyManager Propiedades de configuración, en Opciones de Lista de materiales, puede especificar opciones para Cortar vista de elemento de lista cuando se utiliza un componente en un conjunto (tipo de LDM indentada con lista de corte detallada únicamente). Esta opción muestra, oculta o promover elementos de lista de cortes de LDM indentadas. Promover disuelve la fila de nivel de pieza y muestra los elementos de lista de cortes en la LDM indentada al seleccionar Lista de cortes detallada. En el gestor de diseño del FeatureManager, haga clic con el botón derecho del ratón en cualquier componente y haga clic en Restaurar en LDM para volver a mover los componentes a Mostrar lista de cortes.

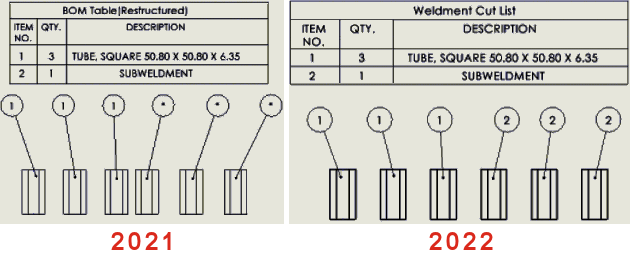

  • Cuando se utilizan globos para elementos de la lista de cortes de soldadura secundaria en LDM, las propiedades de globo corresponden a la LDM vinculada. Antes de SOLIDWORKS 2022, los globos aplicados a sólidos que pertenecían a soldaduras secundarias aparecían con un asterisco. Ahora, los globos tienen un número de elemento correspondiente.
