BOM 表格中的除料清單支援

零件表 (BOM) 表格中的詳細除料清單使用者介面和功能已經更新，變得更容易使用。

熔接除料清單表格更新：

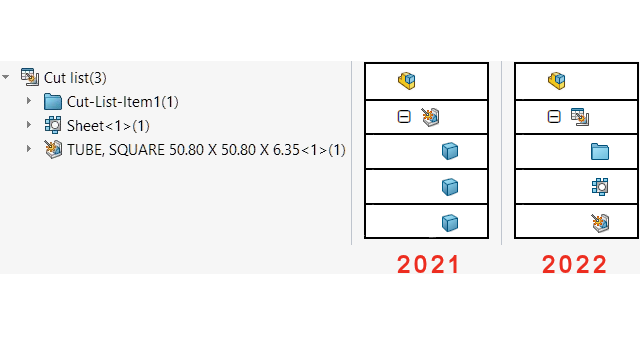

  • 表格圖示與在 FeatureManager(特徵管理員) ® 設計樹狀結構中使用的圖示相符。
  • 在工具 > 選項 > 文件屬性 > 零件表中，選項長度變更為相同時，不考量輪廓即結合 BOM 中的除料清單項目 (舊版的運作方式) 重新命名為合併輪廓不同的相同長度除料清單項次 (pre-2019 版的運作方式)。
  • 所有 BOM 類型都可使用詳細的除料清單。 之前，詳細的除料清單僅可用於階梯式 BOM。 您可以在零件表 PropertyManager 的詳細的除料清單區段中指定選項。
  • 您可以自動或手動解散階梯式 BOM 中的零組件。 在零件表 PropertyManager 中，選擇解散零件層級列，以自動解散所有熔接零件層級列。
    已清除詳細的除料清單，已清除解散零件層級列 已選擇詳細的除料清單，已選擇解散零件層級列 已選擇詳細的除料清單，已選擇解散零件層級列
  • 您可以在組態屬性 PropertyManager 中，於零件表選項下，為在將零組件作為組合件時，顯示除料清單項次 (僅限含詳細除料清單的階梯式 BOM 類型) 指定選項。 此選項可顯示、隱藏或升級階梯式 BOM 的除料清單項次。 當您選擇詳細的除料清單時，升級會解散零件層級列，並顯示階梯式 BOM 中的除料清單項次。 在 FeatureManager (特徵管理員) 中，您可以在任何零組件上按一下滑鼠右鍵，然後按一下在 BOM 中還原，將零組件移回顯示除料清單。
  • 當您為零件表中的子熔接除料清單項次使用零件號球時，零件號球屬性會對應至連結的 BOM。 在 SOLIDWORKS 2022 之前，零件號球會套用到屬於子熔接的主體，並顯示星號。 現在零件號球有對應的項次編號。
