Nom et description de composant

Vous pouvez utiliser la boîte de dialogue Nom et description de composant pour spécifier les options d'affichage pour l'arbre de création FeatureManager.

La boîte de dialogue contient les options suivantes :
Primary
  • Nom du composant
  • Description du composant
( Secondaire )
  • Nom de la configuration
  • Description du composant
  • Description de la configuration
< Tertiaire >
  • Nom de l'état d'affichage
Ne pas afficher le nom de Configuration ou d'Etat d'affichage si un seul existe Supprime les noms de la configuration et de l'état d'affichage lorsqu'il n'y a qu'une configuration.
Aperçu du nom Affiche le nom du composant en fonction des options sélectionnées.

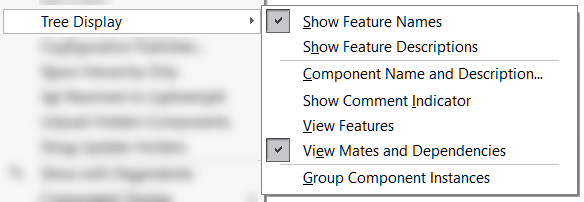

Pour accéder à ces options, cliquez avec le bouton droit sur le nom de la pièce ou de l'assemblage dans l'arbre de création FeatureManager et cliquez sur Affichage de l'arbre > Nom et description de composant.

Dans Affichage de l'arbre, Nom et description de composant remplace les éléments suivants :
  • Ne pas afficher la configuration/Afficher les noms d'états si un seul existe
  • Montrer les noms des composants
  • Montrer la description des composants
  • Montrer les noms des configurations de composants
  • Montrer les descriptions des configurations de composants
  • Montrer le nom des états d'affichage
