Erstellung transparenter Schnittansichten

Beim Erstellen von Schnittansichten, können Sie einzelne Körper und Komponenten als transparent festlegen.

Die Transparenz hilft Ihnen, ins Innere des Modells zu sehen. Die transparente Schnittansicht ist in PhotoView 360 verfügbar.

So erstellen Sie transparente Schnittansichten:

  1. Öffnen Sie die Baugruppe.
  2. Klicken Sie auf Schnittansicht (Ansichts-Symbolleiste) oder Ansicht > Anzeigen > Schnittansicht.
  3. Nehmen Sie im PropertyManager folgende Einstellungen vor:
    1. Wählen Sie unter Schnittmethode die Option Bereich aus.
    2. Wählen Sie Transparente Schnittkomponenten aus.
  4. Wählen Sie im aufschwingenden Menü des FeatureManagers eine beliebige Komponente aus.
  5. Führen Sie im PropertyManager unter Transparente Schnittkomponenten folgende Schritte aus:
    1. Wählen Sie Ausgewählte einbeziehen aus, um das Gehäuse transparent zu machen.
    2. Setzen Sie Transparenzmenge auf 0,75.
    3. Klicken Sie auf .

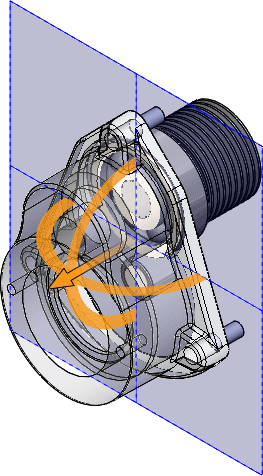

    Die Schnittansicht wird mit einem transparenten Gehäuse angezeigt.
