Die Form- und Lagetoleranzen für DimXpert umfassen neben der neuen Benutzeroberfläche, die in Symbole für Form- und Lagetoleranzen im Kapitel Detaillierung und Zeichnungen beschrieben wird, mehrere Verbesserungen.
Unter können Sie die
DimXpert-Basisnorm festlegen. Wenn Sie die Norm ANSI/ASME Y14.5 oder ISO auswählen, können Sie auch ein Freigabedatum für die Norm auswählen.
| Norm |
Optionen zum Freigabedatum |
| ANSI/ASME Y14.5 |
|
| ISO 1101 |
|

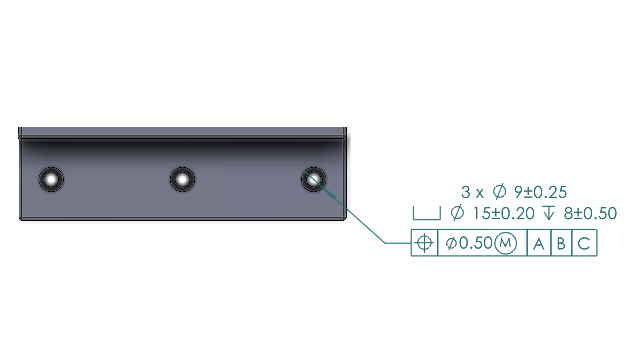

Wenn Sie zuerst auf Form- und Lagetoleranz
(MBD oder MBD Dimension Symbolleiste) klicken, müssen Sie anschließend ein vorhandenes DimXpert Feature auswählen oder ein neues DimXpert Featuree definieren.
Wenn Sie ein Featuree auswählen, wertet die Software die Feature- und Toleranzspezifikationen für die ausgewählte Zeichnungsnorm aus. Im Dialogfeld stehen Optionen basierend auf der Norm zur Verfügung.
