幾何公差記号の作成

幾何公差記号の作成時、フィーチャー コントロール枠の周囲にあるハンドルを使用して、記号を作成できます。

1. 部品または図面で、幾何公差（Geometric Tolerance） または挿入（Insert） > アノテート アイテム（Annotations） > 幾何公差（Geometric Tolerance）をクリックします。
2. グラフィック領域で、クリックして記号を配置します。

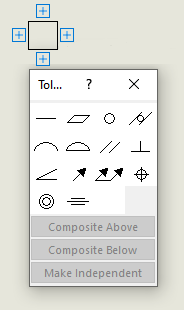

   フィーチャー コントロール枠が、ハンドルとそれを囲む公差（Tolerance）ダイアログ ボックスと共に表示されます。


3. ダイアログ ボックスで、フィーチャー コントロール枠にコンテンツを追加するためのオプションを指定します。


4. フィーチャー コントロール枠の周囲にある任意のハンドルをクリックして、コンテンツを追加します。
