Иногда сопряжения могут быть противоречивыми, так как компоненты ограничены таким образом, что они не могут быть перемещены в сопряжение. Компоненты могут быть зафиксированными или сопряженными с другими компонентами.
Пример

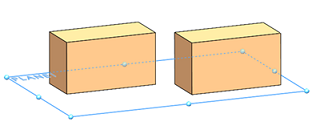

Нижние грани этих двух блоков сопряжены с одной плоскостью:
При добавлении сопряжения "совпадение" между стороной одного блока и стороной другого.
Блоки перемещаются в сопряжение:
При добавлении сопряжения "совпадение" между нижней частью одного блока и верхней частью другого блок будет выдана ошибка. Первый блок не может быть одновременно сопряжен с плоскостью и верхней частью второго блока, потому что нижняя часть второго блока сопряжена с плоскостью.
Как помогает MateXpert
В данном примере, если в MateXpert выбрать Диагностика, программа перечисляет три противоречивых сопряжения. Эти сопряжения являются двумя сопряжениями "Совпадение" к плоскости и нижней грани к верхней грани сопряжения Совпадение.
При выборе проблемного сопряжения MateXpert сообщает, что сопряженные грани не совпадают, и указывает расстояние между ними.
Как можно исправить проблему
Удалите, погасите или отредактируйте одно из противоречивых сопряжений.
Для определения и разрешения ошибок сопряжения можно использовать обозначения сопряжений и команду Просмотреть ошибки сопряжений.
