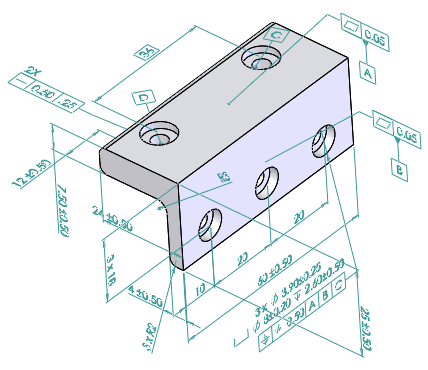

DimXpert для деталей – это набор инструментов, который используется для нанесения размеров и указания допусков для деталей в соответствии с требованиями стандартов ASME Y14.41-2003 и ISO 16792:2006. Затем эти допуски можно использовать в TolAnalyst для проведения анализа стека в сборках или в последующих CAM, других анализах допусков или в области метрологии.
Установите для параметра Общий чертежный стандарт значение ANSI (ASME) или ISO, выбрав .
Элементы
При использовании DimXpert под словом "элементы" имеются в виду элементы, связанные с производством. Например, создание в системе САПР элемента "оболочка", который в области производства является разновидностью элемента "карман".
К поддерживаемым элементам, связанным с производством, относятся следующие элементы:
- Бобышка
- Фаска
- Конический
- Цилиндр
- Дискретные типы элементов
- Скругление
- Отверстие цековки
- Отверстие зенковки
- Простое отверстие
- Окружность пересечения
- Линия пересечения
- Плоскость пересечения
- Точка пересечения
- Канавка
- Плоскость
- Гнездо
- Прорезь
- Поверхность
- Ширина
- Сфера
