Параметр Вид модели создает один вид, основанный на заранее определенной ориентации вида.
Окно PropertyManager Вид модели появляется при создании нового чертежа или при вставке вида модели в документ чертежа.
Вы выбираете ориентацию вида в именах вида в документе модели в списке диалогового окна
Ориентация:
- Стандартные виды (Спереди, Сверху, Изометрия и т.д.)
- Виды примечаний обозначаются символом A на значке вида (например, *Спереди
).
- Текущий вид модели (доступен только для открытых моделей и только до размещения вида)
- Настраиваемые виды, сохраненные и именованные Вами. Отображается вся деталь, даже если выбрана ориентация вида с увеличенным изображением видов.

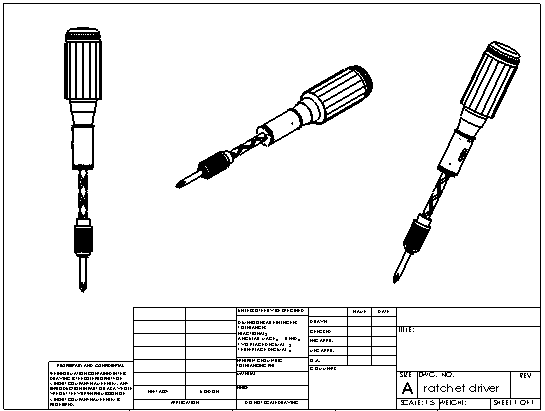

Пример: Использование вида модели
В чертеже показывается вид сверху, изометрический вид и вид модели, определяемый пользователем.
