Предварительно определенные виды

Можно использовать предварительно определенные виды, такие как именованные виды, для предварительного выбора ориентации, расположения и масштаба для видов в чертежном шаблоне. Ссылку на модель или сборку можно добавить позже с помощью параметра "Вставить модель" в PropertyManager.

Документ чертежа можно сохранить с предварительно определенными видами в качестве шаблона документа.

Вставка предварительно определенного вида в чертеж

Чтобы вставить предварительно определенный вид в чертеж:

  1. В документе чертежа нажмите Предварительно определенный вид tool_Predefined_View_Drawing.gif (панель инструментов "Чертеж") или выберите Вставка > Чертежный вид > Предварительно определенный вид.

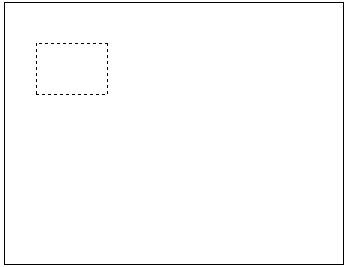

  2. Нажмите в графической области в том месте, где необходимо разместить вид.
  3. Задайте параметры в окне PropertyManager.
  4. Нажмите PM_OK.gif.
Можно добавить вид при его вставке или позже.

Добавление проекционных видов в предварительно определенные виды

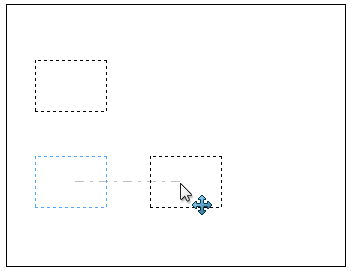

В предварительно определенные виды можно добавлять Проекционные виды. Например, при вставке вида спереди можно спроецировать вид сверх и справа для создания предварительно определенного вида 3 стандартных вида. Проекционные виды будут автоматически сориентированы и выровнены относительно исходного вида. Проекционные виды ведут себя как предварительно определенные виды.

Можно копировать и вставлять предварительно определенные виды.

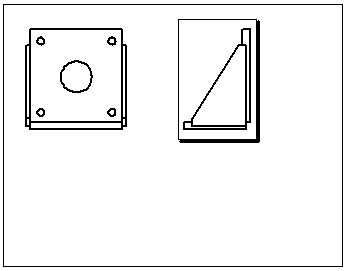

Заполнение предварительно определенных видов

  • Перетащить. Перетащите модель из дерева конструирования FeatureManager открытого документа детали или сборки в документ чертежа. Добавляются все имеющиеся предварительно определенные виды.
  • Вставить модель. Нажмите правую кнопку мыши на предварительно определенном виде и выберите Вставить модель. Выполните одно из действий ниже.
    • В окне PropertyManager Вставить модель выберите модель в списке Открыть документы или нажмите кнопку Обзор и перейдите к файлу модели.
    • Выберите вид, содержащий модель.
    • В другом окне выберите модель в графической области или в дереве конструирования FeatureManager.

      Этот вид и все связанные с ним виды (например, проекционные виды) будут добавлены после нажатия кнопки PM_OK.gif.

  • Выбор или Обзор. Выбор предварительно определенного вида. В PropertyManager в поле Вставить модель выберите имя модели в списке Деталь/Сборка, открытом в текущем сеансе, или выберите Обзор, чтобы перейти в файл модели. Этот вид и все связанные с ним виды (например, проекционные виды) будут добавлены после нажатия кнопки PM_OK.gif.
