ConfigurationManager

ConfigurationManager (Менеджер конфигурации) служит для создания, выбора и просмотра многочисленных конфигураций деталей и сборок в документе.



Можно разделить ConfigurationManager и отобразить два окна ConfigurationManager или объединить ConfigurationManager с деревом конструирования FeatureManager, окном PropertyManager или приложениями сторонних поставщиков, в которых используется панель.

ConfigurationManager обладает разделом для управления состояниями отображения.

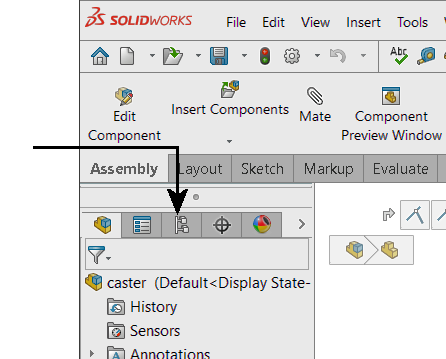

Для активизации ConfigurationManager:

  • Нажмите на вкладку ConfigurationManager в верхней части "Панели задач".

Каждая конфигурация будет показана отдельно.

Значки в ConfigurationManager указывают на то, как была создана конфигурация:

Вручную.
С помощью таблицы параметров.
Вручную и содержит разнесенный вид или производную конфигурацию.
С помощью таблицы параметров и содержит разнесенный вид или производную конфигурацию.

Дополнительные значки показывают состояние данных каждой конфигурации. Например:

Набор данных для конфигурации является полным и актуальным.
Полный набор данных для конфигурации создается при следующем сохранении документа.

Другие значки, которые время от времени отображаются в ConfigurationManager:

Таблица параметров Отображается, когда модель содержит таблицу параметров. Для редактирования, сохранения или удаления таблицы параметров используется контекстное меню.
Таблица конфигурации Отображается, если модель имеет две или более конфигураций. Нажмите правую кнопку мыши, чтобы изменить таблицу
PropertyManager (Менеджер свойств) Отображается при определении настраиваемого менеджера свойств в диалоговом окне Configuration Publisher. Такие менеджеры свойств позволяют выбрать конфигурацию детали при размещении ее в сборке. Нажмите правой кнопкой мыши, чтобы изменить PropertyManager.

Предварительные просмотры конфигурации

Можно просмотреть предварительное изображение конфигурации детали или сборки в окне PropertyManager. Для просмотра конфигурации ее не требуется открывать. Это экономит время при работе со сложными деталями и сборками.

Чтобы отобразить предварительное изображение конфигурации в окне PropertyManager:

  1. На вкладке ConfigurationManager правой кнопкой мыши нажмите на имя конфигурации, которую требуется просмотреть, и выберите Предварительный просмотр.
    В PropertyManager отобразится предварительный просмотр конфигурации.
    Если предварительное изображение не отобразится, откройте каждую конфигурацию и сохраните документ в каждой конфигурации. При следующем выборе параметра Предварительный просмотр появится предварительное изображение.
  2. Нажмите в любом месте графической области, чтобы скрыть предварительное изображение.

Настройка порядка сортировки конфигураций

Можно указать порядок, в котором будут перечислены конфигурации.

Чтобы настроить порядок сортировки конфигураций:

  1. В ConfigurationManager нажмите правой кнопкой мыши на конфигурацию верхнего уровня и выберите Порядок сортировки.На вкладке ConfigurationManager:
  2. Выберите параметр:
    Опция Описание
    Числа Сортировка по возрастанию числового значения или в алфавитном порядке.
    Буквенная Сортировка в алфавитном порядке.
    Ручная (Перетаскивание и размещение) Перетащите конфигурации в дерево конфигураций. Имя перемещаемой конфигурации сразу же появляется под выделенным в данный момент элементом, когда отпускается кнопка мыши.
    Хронология Сортировка конфигураций по дате создания с последней созданной конфигурацией в нижней части списка.
