Окно PropertyManager "Параметры PhotoView 360"

Окно PropertyManager Параметры PhotoView 360 управляет настройками PhotoView 360, включая размером изображения вывода и качеством отрисовки.

Чтобы открыть этот PropertyManager:

Откройте PhotoView 360 в окне DisplayManager и нажмите Параметры PhotoView .

Настройки изображения вывода

  Динамическая справка Отображает всплывающие подсказки для инструментов по каждому свойству.
  Размер изображения вывода - Сброс размеров изображения Устанавливает размер изображения вывода на стандартные значения ширины и высоты. Также можно выбрать настройки, присвоенные текущей камере, или назначить свои значения.
Размер изображения вывода - Ширина изображения Устанавливает ширину изображения вывода в пикселях.
Размер изображения вывода - Высота изображения Устанавливает высоту изображения вывода в пикселях.
  Фиксированное соотношение сторон Сохраняет текущее соотношение ширины к высоте в изображении вывода.
  Использовать соотношение сторон камеры Устанавливает соотношение сторон изображения вывода на соотношение сторон поля вида камеры. Доступно, если текущий вид создан с использованием камеры.
  Соотношение сторон фона Выбор соотношения сторон окончательной отрисовки, соответствующего соотношению сторон фонового изображения. Если этот параметр не выбран, фоновое изображение искажается. Доступно, если текущая сцена использует изображение в качестве фона. Эта настройка игнорируется, если включен параметр Использовать соотношение сторон камеры.
  Формат изображения Изменяет тип файла для отрисованных изображений.
  Путь изображения по умолчанию Устанавливает путь по умолчанию для отрисовки, которая запланирована в Task Scheduler.

Качество изображения

Предварительный просмотр качества отрисовки Устанавливает уровень качества предварительного просмотра. Чем выше качество изображения, тем больше времени требуется на его отрисовку.
Качество окончательной отрисовки Устанавливает уровень качества окончательной отрисовки. Чем выше качество изображения, тем больше времени требуется на его отрисовку.
Обычно различия между Лучшим и Максимальным качеством невелики. Настройка Максимальное наиболее эффективна при отрисовке закрытых пространств и внутренних сцен.
Настраиваемые параметры отрисовки Позволяет задать настраиваемые значения для числа отражений и преломлений в окончательной отрисовке.
Окно Предварительный просмотр позволяет убедиться в использовании идеальных пользовательских настроек отражений и преломлений. Если нажать , окно "Предварительный просмотр" обновляется.
Количество отражений Задается число отражений (до 32). Например, когда два отражающих объекта находятся друг перед другом, можно задать число отражений, которые умножаются, уходя вдаль. Необходимо по одному отражению для каждой последующей грани, от которой должен отразиться свет.

Число отражений влияет на быстродействие отрисовки, поэтому большое число отражений используется, только если это требуется для правильного отображения объектов в отрисовке.

Количество преломлений Задается число преломлений (до 32). Преломление возникает при прохождении луча света через прозрачный объект. Для каждой последующей грани, преломляющей свет, требуется одно преломление. Например, чтобы луч света прошел через плоскость стакана и попал на объект позади него, лучу света нужно будет преломиться через две грани. Если преломлений недостаточно, на прозрачных объектах могут появиться черные пятна.

Число преломлений влияет на быстродействие отрисовки.

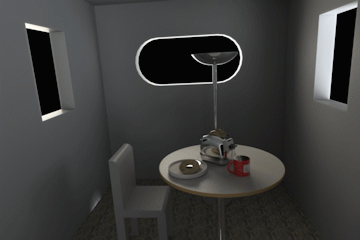

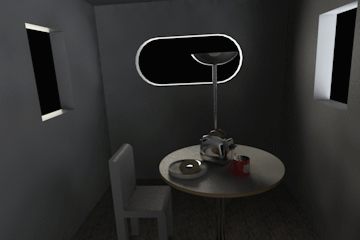

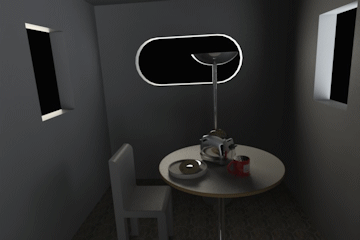

Пример: Настройка числа преломлений
Гамма Регулировка полутонов изображения с сохранением черного и белого цветов. Увеличение значения приводит к осветлению полутонов. Уменьшение значения приводит к затемнению полутонов. Дополнительно гамму можно настроить в окне Окончательная отрисовка.

Пример регулировки гаммы

Данная таблица описывает влияние настроек качества изображения.

  Хорошее Лучшее Высокое Максимум
Качество устранения неровных кромок 8 примеров 16 примеров 32 примеров 128 примеров
Количество отражений 1 4 8 10
Количество преломлений 4 8 8 10
Непрямые лучи 128 512 1024 2048

Примеры качества отрисовки и ее продолжительности:

Хорошее, 29 секунд

Высокое, 2 минуты 19 секунд

Лучшее, 54 секунды

Максимум, 6 минут 45 секунд

Расфокусирование

Расфокусирование Добавляет эффект выцветания, сияние вокруг очень ярких объектов, испускающих или отражающих свет. Выцветание заметно в окончательной отрисовке, а на предварительном изображении.
Точка расфокусирования Уровень яркости или излучательной способности, по достижении которого применяется эффект выцветания. По мере снижения уровня увеличивается количество объектов, к которым применяется эффект. Соответственно, по мере его увеличения количество объектов сокращается.
Диапазон расфокусирования Устанавливает расстояние распространения расфокусирования от источника.

Контурная/графическая визуализация

  Контурная/графическая визуализация Выберите Контурная, чтобы нанести контурные линии для внешних кромок модели. Выберите Графическая, чтобы установить новое закрашивание сетки.
Отрисовка только с контурами Доступно при выборе Контурная. Отрисовывает только с контурными линиями. Оставляет отображение фона или сцены и настройку глубины поля.
Отрисовка с контурами и твердотельной геометрией Доступно при выборе Контурная. Отрисовывает изображение с контурными линиями.
Отрисовать только с контурами динамического изображения Доступно при выборе Графическая. Отрисовывает изображение с графическими линиями без отражательной способности сцены.
Отрисовать с закрашиванием динамического изображения Доступно при выборе Графическая.. Отрисовывает изображение с закрашиванием, но без графических линий.
Отрисовать с контурами динамического изображения и закрашиванием Доступно при выборе Графическая. Отрисовывает изображение с графическими линиями и закрашиванием.
Толщина линии Устанавливает толщину линий контура в пикселях.
  Редактировать цвет линии Устанавливает цвет контурных или графических линий.

Прямые каустики

Прямые каустики отображаются только в окончательной отрисовке и только при отражении внешнего вида пола или физической геометрии с помощью луча света или точечного источника света. Свет отражается или проходит через модель, создавая яркий узор на полу.

Прямые каустики Делает доступными прямые каустики в окончательной отрисовке.
Количество каустиков Управляет количеством видимых каустик, определяя максимальное число испускаемых фотонов. При увеличении этого значения каустики становятся более резкими и отчетливыми, однако возрастает время отрисовки.
Качество каустиков Управляет качеством каустик путем определения количества фотонов, опробованных в каждом пикселе. Увеличение этого значения вызывает более гладкий эффект каустик за счет детализации. Уменьшение значения ведет к более резкому эффекту каустик с повышенной зернистостью.

Сетевая отрисовка

Клиенты с подпиской на услуги SOLIDWORKS могут распределять работу по отрисовке между несколькими компьютерами.
Нагрузка клиента Определяет, сколько заливок (секторов отрисовки) будет отправлено на каждый процессор клиентского компьютера. Например, если у клиентского компьютера 4 процессора, в случае настройки 200% данному клиенту будет отправлено 8 заливок (по две на процессор).

Высокое значение параметра Нагрузка клиента следует использовать, если клиентские компьютеры мощнее компьютера-координатора. Если мощность клиентских компьютеров меньше, чем у компьютера-координатора, значения параметра Нагрузка клиента выше 200 %, скорее всего, приведут к снижению быстродействия отрисовки.

Пример: Блоки и отрисовка по сети
Отправить данные для сетевого задания Вместо использования общего каталога данные отправляются через сеть. Отправка данных через сеть позволяет избежать проблем с разрешениями и конфигурацией для нескольких платформ, которые могут возникнуть при использовании общих каталогов
Общий сетевой каталог Для клиентов сетевой отрисовки используется общий каталог, что позволяет избежать отправки данных ресурсов сцен каждому узлу сети. Применение общего каталога может ускорить работу в случае использования нескольких клиентских компьютеров.
