Преобразование твердотельной детали в деталь из листового металла

Команда Перевести в листовой металл позволяет задать параметры (толщину, радиус сгиба, места разрывов), необходимые для преобразования твердотельной детали в деталь из листового металла.

Чтобы преобразовать твердотельную деталь в деталь из листового металла, выполните следующие действия.

  1. Создайте твердотельную деталь.
  2. Нажмите Перевести в листовой металл (панель инструментов Листовой металл) или выберите Вставка > Листовой металл > Перевести в листовой металл.
  3. В PropertyManager в разделе Размеры листового металла установите параметры, если Вы хотите использовать таблицы размеров:
    1. Выберите Использовать таблицу размеров.
    2. В поле Выбор таблицы выберите таблицу размеров для использования или выберите Обзор и перейдите в таблицу размеров.
  4. В окне группы Настройки листового металла:
    1. Выберите грань, которая будет фиксированной для детали из листового металла.
    2. Задайте толщину листа и радиус сгиба по умолчанию.
    3. Выберите Оставить тело, если Вы хотите оставить твердое тело для использования в другом элементе Перевести в листовой металл. Когда этот параметр очищен, тело полностью преобразуется элементом Перевести в листовой металл.
  5. В разделе Кромки сгиба выберите кромки модели, из которых будут сформированы сгибы.
    Чтобы было проще выбирать грани, измените тип отображения на Невидимые линии отображаются.
    Необходимые разрывы будут автоматически выбраны и объединены в список Найденные кромки разрывов.

    В графической области условные обозначения будут прикрепляться к кромкам сгиба и разрыва, если Вы выберите параметр Показать условные обозначения в PropertyManager. С помощью условных обозначений можно изменять радиусы сгиба и зазоры разрыва.

    Чтобы восстановить значение по умолчанию, необходимо правой кнопкой мыши нажать кромку сгиба или кромку разрыва и выбрать параметр Восстановить значение по умолчанию.
  6. В разделе Параметры угла по умолчанию установите настройки разрывов. Чтобы скорректировать значения по умолчанию путем назначения параметров для отдельных разрывов:
    1. В разделе Найденные кромки разрывов выберите Показать условные обозначения.
    2. В графической области выберите По умолчанию в условном обозначении зазора.
    3. В всплывающем окне установите параметры разрыва.
    4. Нажмите правой кнопкой мыши в графической области и выберите OK .
  7. Чтобы задать Типа допуска сгиба и значение, выберите Допуск сгиба пользователя.
  8. Чтобы добавить к вставленному сгибу вырез для снятия напряжения, необходимо в разделе Авто-снятие напряжения выбрать тип выреза. Прямоугольный, Без зазоров или Скругленный.
    Вырезы без зазоров имеют минимальный размер, необходимый для применения сгиба.

    При выборе пункта Прямоугольный или Скругленный необходимо указать пропорцию смещения.

  9. Нажмите .

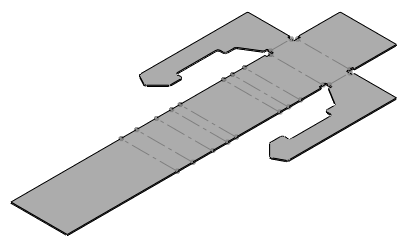

  10. Нажмите кнопку Плоский (панель инструментов «Листовой металл»), чтобы выровнять деталь с помощью указанных сгибов и разрывов.
