Создание структуры файлов сборки с помощью Treehouse

Чтобы создать структуру файлов сборки, выполните указанные ниже действия.

  1. В Treehouse перетащите узлы в рабочую область. Перетаскивая детали и сборки в другие сборки их можно добавлять как компоненты.
    Если в Параметры Treehouse добавлены дополнительные шаблоны, доступ к ним можно получить, наведя указатель мыши на шаблон детали, сборки или чертежа.
  2. Чтобы добавить чертежи, перетащите чертежный узел в узел детали или сборки.
  3. Ниже описываются основные операции, которые можно выполнять во время редактирования.
    Опция Описание
    Копирование узла детали, сборки или чертежа Удерживая нажатой клавишу Ctrl, перетащите узел в другой узел детали или сборки.
    Перемещение всех экземпляров узла детали или сборки Перетащите узел, удерживая нажатой клавишу Shift.
    Удаление узла Перетащите узел в корзину.
    Редактирование свойств файла Дважды щелкните узел.
    Увеличение или уменьшение масштаба Используется колесико мыши.
    Изменить в размер экрана Нажмите F или Изменить в размер экрана .
    Увеличить все Дважды нажмите среднюю кнопку мыши для увеличения протяженности.
    Переместить Перетащите, удерживая нажатой среднюю кнопку мыши.

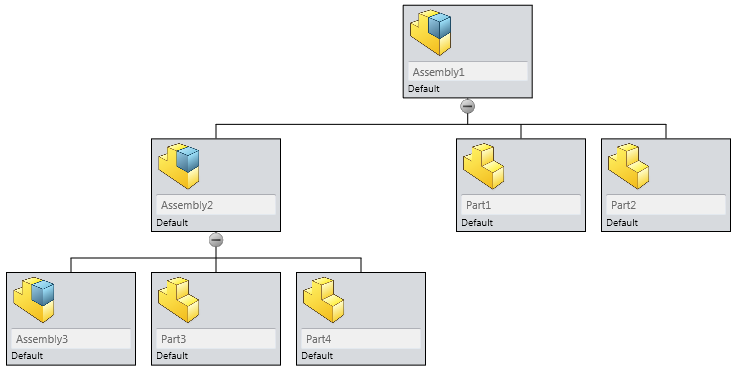

  4. Создав иерархию, выберите Экспорт в документы SOLIDWORKS .
  5. В диалоговом окне Выбор папки выберите целевую папку для экспорта или нажмите Создать новую папку и укажите имя папки.
  6. Нажмите кнопку ОК.
    Программа на основе узлов создает документы деталей, сборок и чертежей SOLIDWORKS, используя иерархию Treehouse.
