Puede especificar configuraciones de dibujo de nivel de documento para cotas de radios. Disponible para todos los tipos de documentos.
Para abrir esta página:
Con un dibujo abierto, haga clic en Opciones
(barra de herramientas Estándar), seleccione Propiedades de documento y, a continuación, seleccione .
Estándar general de dibujo
|
Estándar general de dibujo
|
Heredado de la configuración de página Estándar de dibujo seleccionada. |
Estándar básico de cota radial
|
Estándar básico de cota radial
|
Seleccione un estándar: -
ANSI
-
ISO
-
DIN
-
JIS
-
BSI
-
GOST
-
GB
|
Estilo de línea de cota/indicativa
Estilo de línea indicativa
|
Seleccione: un estilo. |
Grosor de línea indicativa
|
Seleccione: un espesor o elija Tamaño personalizado e introduzca uno. |
Texto
|
Fuente
|
Haga clic para modificar la fuente.
|
|
horizontalhorizontal |
Izquierda
|
|
Centro
|
|
Derecha
|
|
Justificación de texto vertical |
Superior
|
|
Intermedia
|
|
Inferior
|
Cotas duales
|
Visualización de cotas duales
|
Seleccione para mostrar cotas en unidades duales. |
|
Mostrar unidades para visualización dual
|
Seleccione para mostrar unidades para el segundo conjunto de cotas. |
|
Partir cuando la posición del texto sea "Línea indicativa continua, texto alineado"
|
Seleccione para establecer cotas lineales nuevas con cotas duales para visualizar una división superior e inferior a la línea de cota no rota. |
| Posición de valor de cota |
Superior
|
|
Inferior
|
|
Derecha
|
|
Izquierda
|
Precisión primaria
Precisión de unidad
|
Seleccione el número de dígitos incluidos después de la coma decimal para el valor. |
Precisión de tolerancia
|
Seleccione el número de dígitos incluidos después de la coma decimal para la tolerancia. |
Precisión dual
|
Precisión de unidad
|
Seleccione el número de dígitos después de la coma decimal en la lista para el valor en las unidades secundarias. |
|
Precisión de tolerancia
|
Seleccione el número de dígitos después de la coma decimal para los valores de tolerancia para las unidades secundarias. |
Capa
|
Capa
|
Seleccione una capa. Primero debe crear capas para el dibujo antes de que pueda seleccionarlas para propiedades de documentos.
|
Debe seleccionar Por estándar para Capa (barra de herramientas Capa) en el documento de vista de dibujo para aplicar esta configuración de capa.

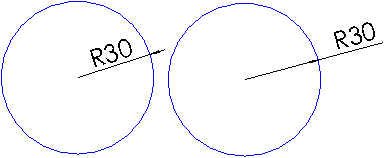

Posición del texto
|
Línea indicativa continua, texto alineado
|
|
|
|
Línea indicativa rota, texto horizontal
|
|
|
|
Línea indicativa rota, texto alineado
|
|
|

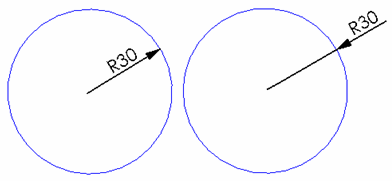

Ubicación de flechas
|
Datos previos
|
|
|
Las flechas inteligentes siguen la posición del texto
|
|
|
Las flechas inteligentes están asociadas a los arcos y señalan en dirección opuesta a la cota
|
|
Opciones
|

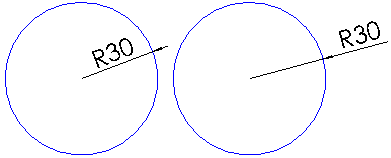

Visualizar con línea indicativa continua
|
Para estándares distintos de ANSI, muestra una línea indicativa a través del centro, en lugar de en la circunferencia.
|
Si está seleccionada, la línea indicativa incluye el centro.
|
Si no está seleccionada, la flecha de la línea indicativa se detiene en la circunferencia.
|
|
Tolerancia
|
Haga clic para establecer la tolerancia.
|
